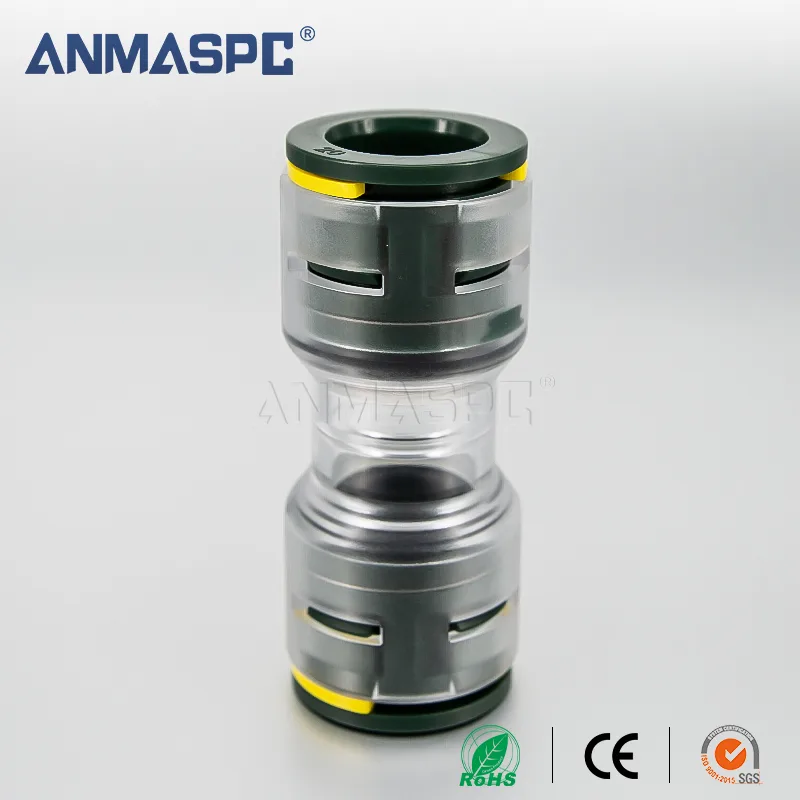

اتصال‌دهنده‌های میکروداکت مستقیم پلی‌اتیلن سنگین (HDPE) اتصال نوری برای محصولات دمنده هوا، تصویر گالری ۱

اتصالات میکروداکت

اتصال مستقیم میکروداکت پلی‌اتیلن سنگین (HDPE) اتصال نوری برای محصولات دمنده هوا

شرکت تجهیزات اتوماتیک ژجیانگ اولو (Zhejiang Oulu Automatic Equipment Co., Ltd.) توضیحات کوتاه: شرح: اتصالات مستقیم میکروپلاک که عملکردهای عالی را تضمین می‌کنند. بدنه شفاف امکان بررسی موقعیت میکروپلاک‌ها را در داخل فراهم می‌کند. گیره‌های ایمنی ضد دستکاری از پیش نصب شده‌اند. تست شده و مطابق با استاندارد EN 50411-2-8. ویژگی‌های اصلی: ① شامل گیره‌های ایمنی ② فناوری فشاری (Push-fit) ③ فشار کاری: حداکثر ۲۵ بار

دسته‌بندیاتصالات میکروداکت
ارسال استعلام جزئیات محصول

جزئیات محصول

توضیح کوتاه:

توضیحات

اتصالات مستقیم میکروداکت که عملکرد مناسبی را تضمین می‌کنند. بدنه شفاف امکان بررسی موقعیت میکروداکت‌ها را در داخل فراهم می‌کند. گیره‌های ایمنی، با قابلیت تشخیص دستکاری، از قبل نصب شده‌اند. آزمایش شده و مطابق با استاندارد EN 50411-2-8 می‌باشد.

ویژگی‌های اصلی:

① گیره‌های ایمنی گنجانده شده است

۲. فناوری پوش‌فیت

۲. فشار کاری: حداکثر ۲۵ بار

توضیحات

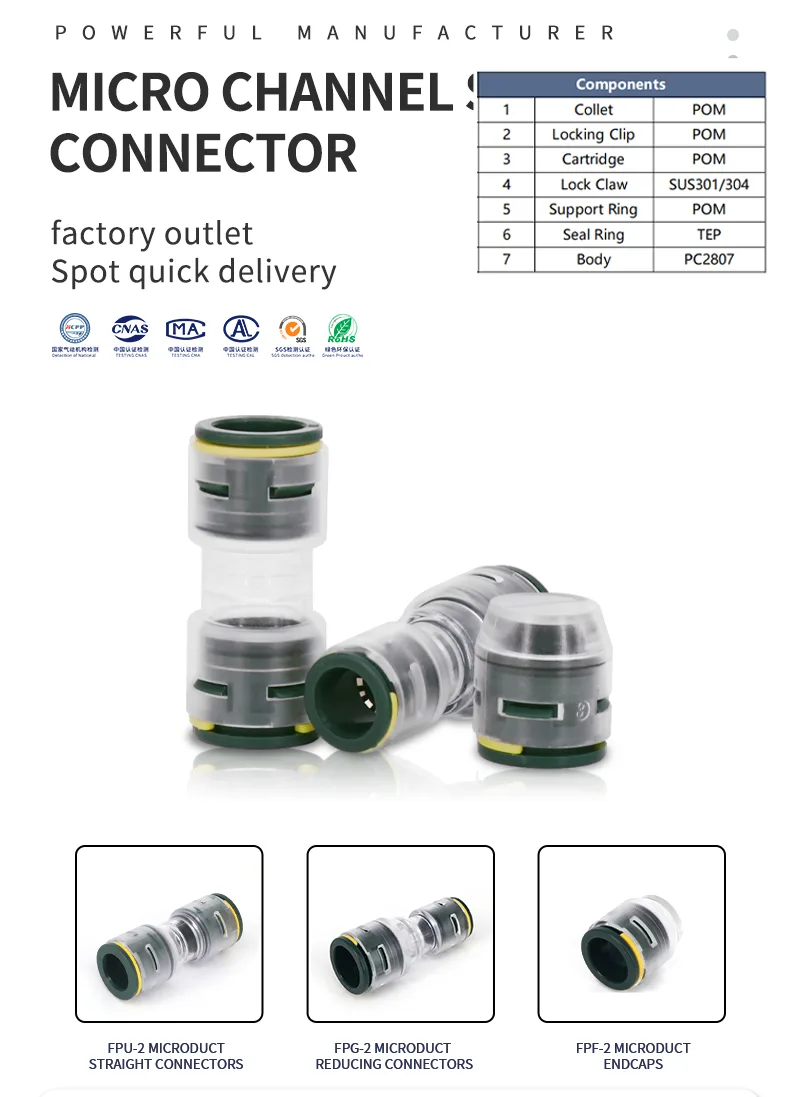

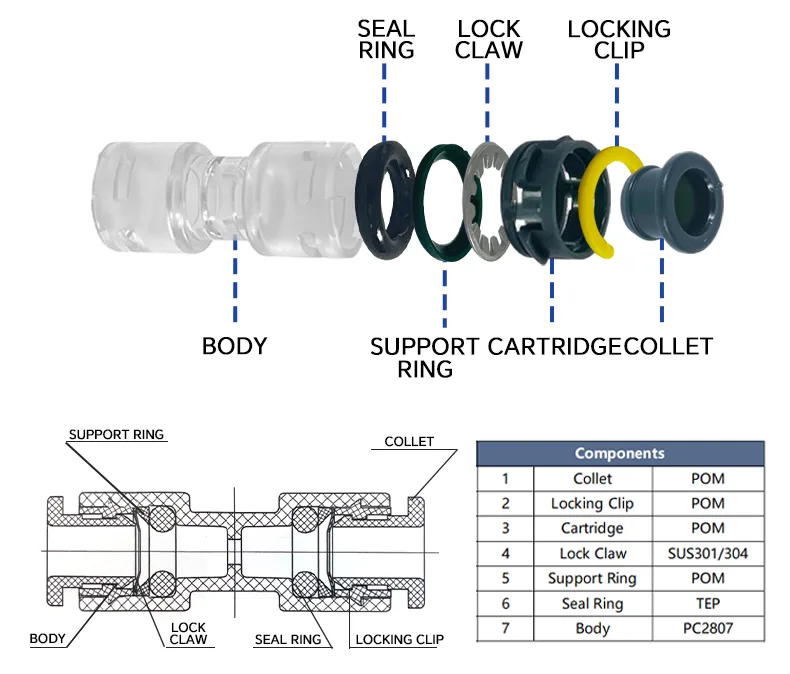

                                HDPE Straight Microduct Connectors Optical Connector for Air Blow Products detail image 1                              HDPE Straight Microduct Connectors Optical Connector for Air Blow Products detail image 2 اجزا
1 کولت پام
2 گیره قفل‌شونده پام
3 کارتریج پام
4 قفل پنجه‌ای SUS301/304
5 حلقه پشتیبان پام
6 انگشتر نگین‌دار تی‌ئی‌پی
7 بدن PC2807
فیت تیوب
جنس لوله پلی‌اتیلن سنگین (HDPE)، پلی‌اتیلن (PE)، نایلون، پلی‌اورتان
قطر خارجی لوله Φ۳,Φ۴,Φ۵,Φ۶,Φ۷,Φ۸,Φ۱۰,Φ۱۲,Φ۱۶,Φ۱۸,Φ۲۰
پارامتر فنی
کار با سیالات هوا
تنگی ۰.۱۵ تا ۰.۸ مگاپاسکال بدون نشتی
تست کشش ۴۰۰ نیوتن
فشار آزمون ۲.۵ مگاپاسکال
محدوده فشار کاری ۰ تا ۱.۶ مگاپاسکال
دمای محیط و دمای سیال -۴۰ تا ۶۰ درجه سانتی‌گراد
دمای نصب -۱۰ درجه سانتیگراد / +۵۰ درجه سانتیگراد
دمای پیشنهادی دمش -۱۵ درجه سانتی‌گراد / +۳۵ درجه سانتی‌گراد
درجه حفاظت IP68
مقاوم در برابر اشعه ماوراء بنفش  اف۱
نیروی وارد کردن حداکثر ۵۰ نیوتن (۵ کیلوگرم)
طول عمر ۲۵ سال
استانداردها EN 50411-2-8
TABLE OF ARTICLES
کد ANMASPC قطر خارجی/داخلی لوله قطر خارجی/داخلی لوله سوراخ مخروطی
واحد پردازش ممیز شناور ۳۲ بیتی نسخه ۲.۱ 3/2.1 3/2.1 2.1
FPU4/2.5 4/2.5 4/2.5 2.5
FPU4/2.8 4/2.8 4/2.8 2.8
FPU5/2.1 5/2.1 5/2.1 2.1
FPU5/3.5 5/3.5 5/3.5 3.5
FPU6/4 6/4 6/4 4
FPU7/3.5 7/3.5 7/3.5 3.5
FPU7/4 7/4 7/4 4
FPU۷/۵.۵ 7/5.5 7/5.5 5.5
FPU8/3.5 8/3.5 8/3.5 3.5
اف‌پی‌یو ۸/۶ 8/6 8/6 6
اف‌پی‌یو ۱۰/۶ 10/6 10/6 6
اف‌پی‌یو ۱۰/۸ 10/8 10/8 8
FPU12/8 12/8 12/8 8
FPU12/10 12/10 12/10 10
FPU14/10 14/10 14/10 10
اف‌پی‌یو۱۴/۱۲ 14/12 14/12 12
FPU16/12 16/12 16/12 12
FPU16/13 16/13 16/13 13
اف‌پی‌یو ۱۶/۱۴ 16/14 16/14 14
FPU18/15 18/15 18/15 15
FPU20/14 20/14 20/14 14
FPU20/15 20/15 20/15 15
FPU20/16 20/16 20/16 16

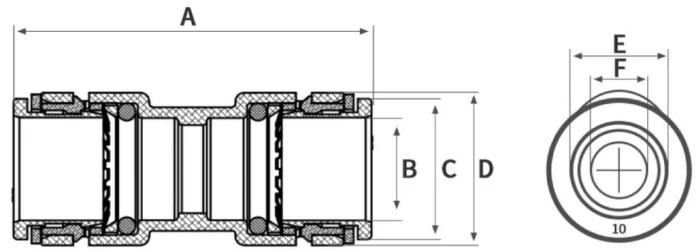

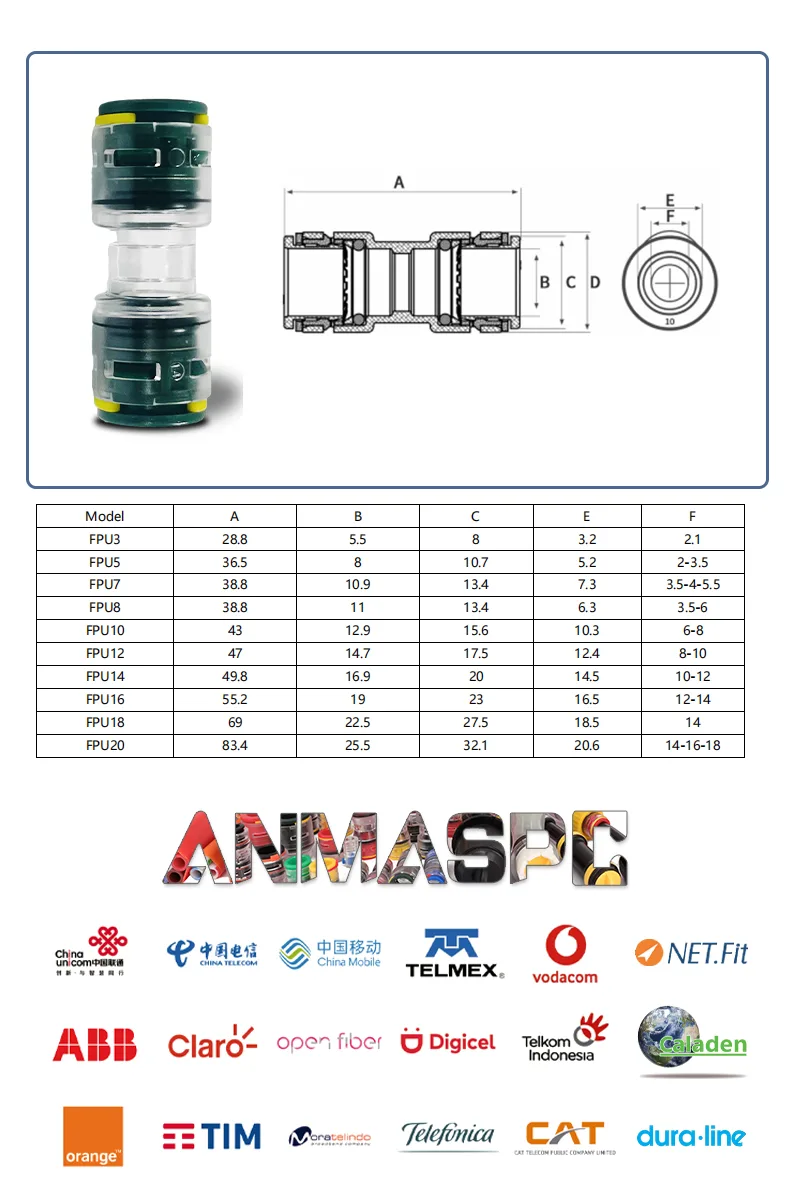

Overall Dimensions
HDPE Straight Microduct Connectors Optical Connector for Air Blow Products detail image 3
کد ANMASPC A B C D E F
FPU3 28.8 5.5 8 8.3 3.2 2.1
FPU5 36.5 8 10.7 11.6 5.2 2-3.5
FPU7 38.8 10.9 13.4 14.7 7.3 3.5-4-5.5
FPU9 38.8 11 13.4 14.7 6.3 3.5-6
اف‌پ‌ی‌یو ۱۰ 43 12.9 15.6 16.5 10.3 6-8
اف‌پی‌یو۱۲ 47 14.7 17.5 19.1 12.4 8-10
FPU14 49.8 16.9 20 21.1 14.5 10-12
اف‌پی‌یو ۱۶ 55.2 19 23 23.7 16.5 12-14
FPU18 69 22.5 27.5 29 18.5 14
FPU20 83.4 25.5 32.1 33.5 20.6 14-16-18
HDPE Straight Microduct Connectors Optical Connector for Air Blow Products detail image 4
HDPE Straight Microduct Connectors Optical Connector for Air Blow Products detail image 5
HDPE Straight Microduct Connectors Optical Connector for Air Blow Products detail image 6
HDPE Straight Microduct Connectors Optical Connector for Air Blow Products detail image 7
HDPE Straight Microduct Connectors Optical Connector for Air Blow Products detail image 8
HDPE Straight Microduct Connectors Optical Connector for Air Blow Products detail image 9
HDPE Straight Microduct Connectors Optical Connector for Air Blow Products detail image 10
HDPE Straight Microduct Connectors Optical Connector for Air Blow Products detail image 11
HDPE Straight Microduct Connectors Optical Connector for Air Blow Products detail image 12
