Connettori per microcondotti
Zhejiang Oulu Automatic Equipment Co., Ltd. Short Description: DESCRIPTION： Microduct Straight connectors, which guarantee a good performance. Transparent body allows verification of the micro-ducts position inside. Safety clips,tamper evident, are pre-installed. Tested & comply with EN 50411-2-8. MAIN FEATURES： ① Safety clips included ② Push-ft technology ③ Working Pressure: max. 25 bars
DESCRIPTIONï¼

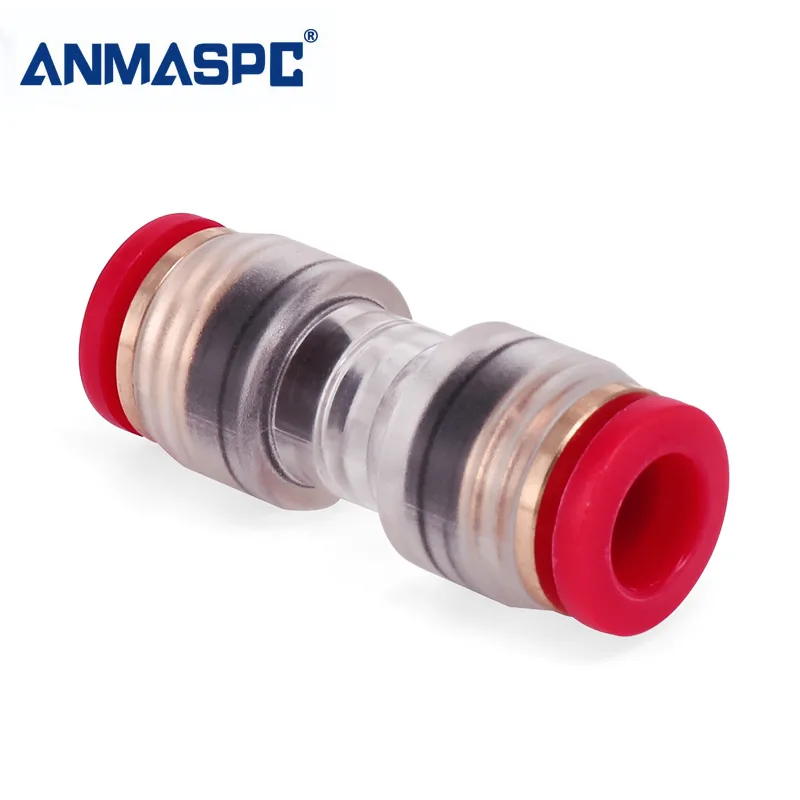

Connettori dritti per microcondotti, che garantiscono buone prestazioni. Il corpo trasparente consente di verificare la posizione dei microcondotti all'interno. Le clip di sicurezza, a prova di manomissione, sono preinstallate. Testati e conformi alla norma EN 50411-2-8.
MAIN FEATURESï¼
① Clip di sicurezza incluse
② Tecnologia Push-ft
Pressione di esercizio: max. 25 bar

|

|

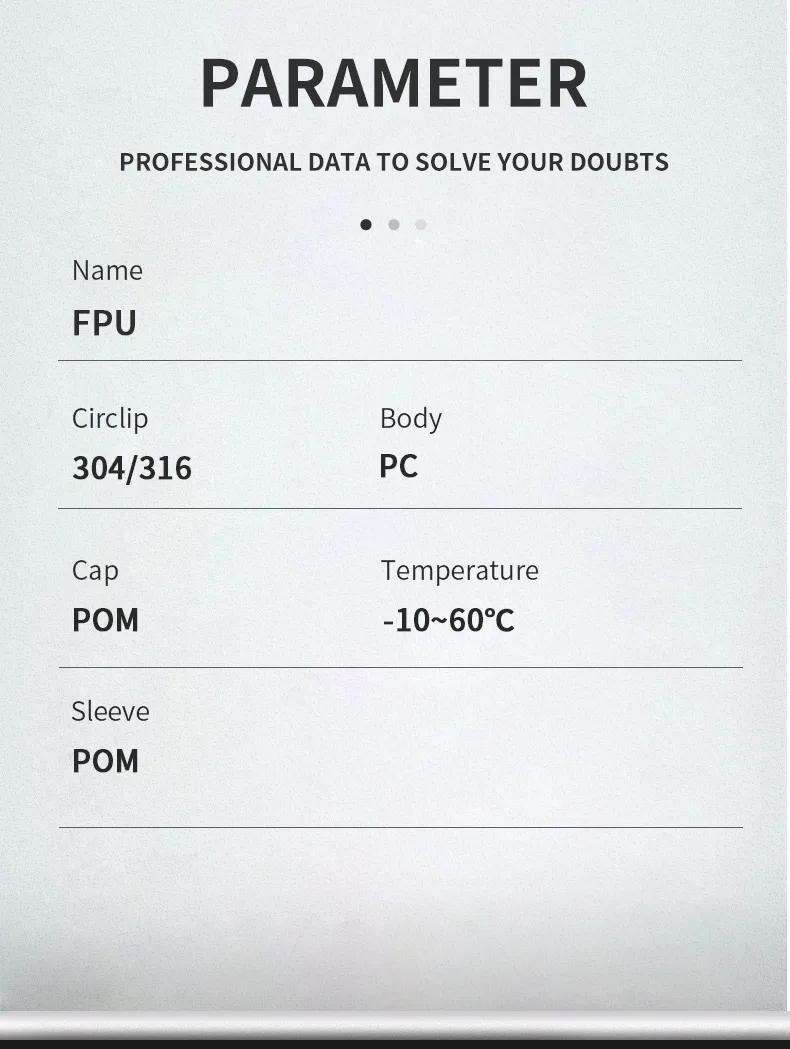

Componenti | ||||
| 1 | Collet | POM | ||||
| 2 | Molla di bloccaggio | POM | ||||
| 3 | Cartuccia | LGA DI ZINCO | ||||
| 4 | Artiglio di bloccaggio | SUS301/304 | ||||
| 5 | Anello di supporto | POM | ||||
| 6 | Anello con sigillo | PET | ||||
| 7 | Corpo | PC2807 | ||||
| Fit Tube | ||||||
| Materiale del tubo | HDPE, PE, Nylon, Poliuretano | |||||
| Diametro esterno del tubo | Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16 | |||||
| Parametro tecnico | ||||||
| Lavorare con i fluidi | Aria | |||||
| Tensione | 0,15~0,8 MPa Nessuna perdita | |||||
| Test di trazione | 400N | |||||
| Pressione di prova | 2,5 MPa | |||||
| Intervallo di pressione di esercizio | 0~1,6MPa | |||||
| Temperatura ambiente e temperatura del fluido | -40~60°C | |||||
| Temperatura di installazione | -10℃/+50℃ | |||||
| Temperatura di soffiaggio consigliata | -15℃/+35℃ | |||||
| Grado di protezione | IP68 | |||||
| Grado resistente ai raggi UV | F1 | |||||
| Forza di inserimento | 50N max (5kg) | |||||
| Lifespan: | 25 years | |||||
| StAndards: | EN 50411-2-8 | |||||
| Â Specifications And Dimensions | ||||||

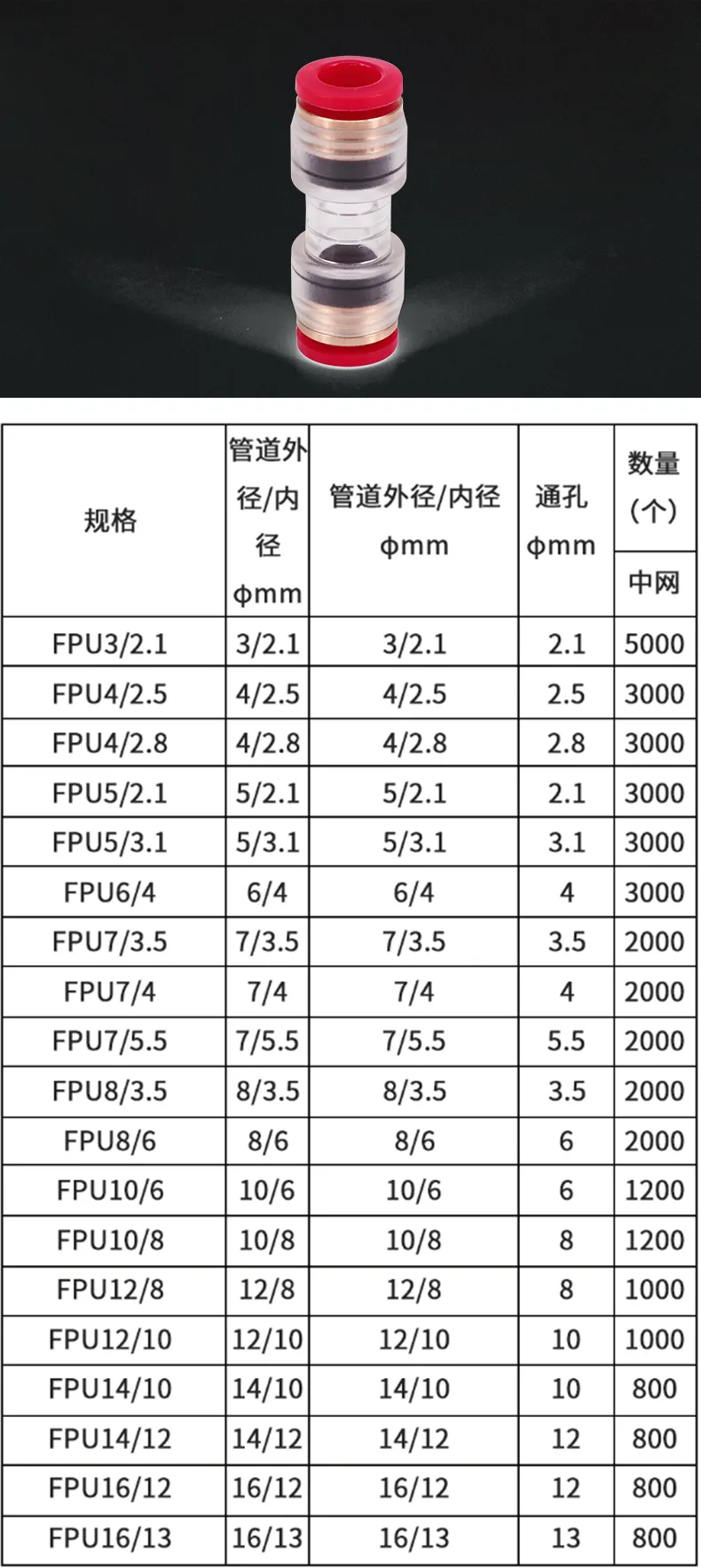

| Codice ANMASPC | Pipe OD/ID | Pipe OD/ID | Tapered hole | |||
| FPU3/2.1 | 3/2.1 | 3/2.1 | 2.1 | |||
| FPU4/2.5 | 4/2.5 | 4/2.5 | 2.5 | |||
| FPU4/2.8 | 4/2.8 | 4/2.8 | 2.8 | |||
| FPU5/2.1 | 5/2.1 | 5/2.1 | 2.1 | |||
| FPU5/3.5 | 5/3.5 | 5/3.5 | 3.5 | |||
| FPU6/4 | 6/4 | 6/4 | 4 | |||
| FPU7/3.5 | 7/3.5 | 7/3.5 | 3.5 | |||
| FPU7/4 | 7/4 | 7/4 | 4 | |||
| FPU7/5.5 | 7/5.5 | 7/5.5 | 5.5 | |||
| FPU8/3.5 | 8/3.5 | 8/3.5 | 3.5 | |||
| FPU8/6 | 8/6 | 8/6 | 6 | |||
| FPU10/6 | 10/6 | 10/6 | 6 | |||
| FPU10/8 | 10/8 | 10/8 | 8 | |||
| FPU12/8 | 12/8 | 12/8 | 8 | |||
| FPU12/10 | 12/10 | 12/10 | 10 | |||
| FPU14/10 | 14/10 | 14/10 | 10 | |||
| FPU14/12 | 14/12 | 14/12 | 12 | |||
| FPU16/12 | 16/12 | 16/12 | 12 | |||
| FPU16/13 | 16/13 | 16/13 | 13 | |||
| FPU16/14 | 16/14 | 16/14 | 14 | |||
| FPU18/15 | 18/15 | 18/15 | 15 | |||
| FPU20/14 | 20/14 | 20/14 | 14 | |||
| FPU20/15 | 20/15 | 20/15 | 15 | |||
| FPU20/16 | 20/16 | 20/16 | 16 | |||

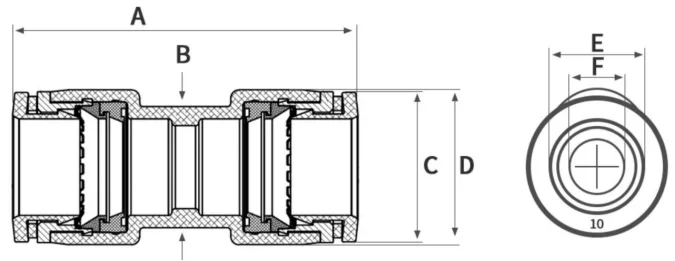

| Overall  Dimensions | ||||||
        |
||||||
| Model | A | B | C | D | E | F |
| FPU03 | 31.9 | 6.9 | 10 | 11.1 | 3.2 | 2.1 |
| FPU04 | 31.9 | 6.9 | 10 | 11.1 | 4.2 | 2.8/2.5 |
| FPU05 | 35.4 | 8.9 | 12 | 12.8 | 5.2 | 3.5/2.1 |
| FPU06 | 35.4 | 8.9 | 12 | 12.8 | 6.2 | 4 |
| FPU07 | 41 | 11.5 | 14 | 15.4 | 7.2 | 5.5/4/3.5 |
| FPU08 | 41 | 11.5 | 14 | 15.4 | 8.2 | 6/3.5 |
| FPU10 | 42 | 14 | 18 | 18.3 | 10.2 | 08/06 |
| FPU12 | 49.5 | 15.8 | 19 | 20.7 | 12.2 | 10/08 |
| FPU14 | 50.5 | 18 | 22 | 23 | 14.3 | 12/10 |
| FPU16 | 55 | 20 | 25 | 25.1 | 16.2 | 14/13/12 |
