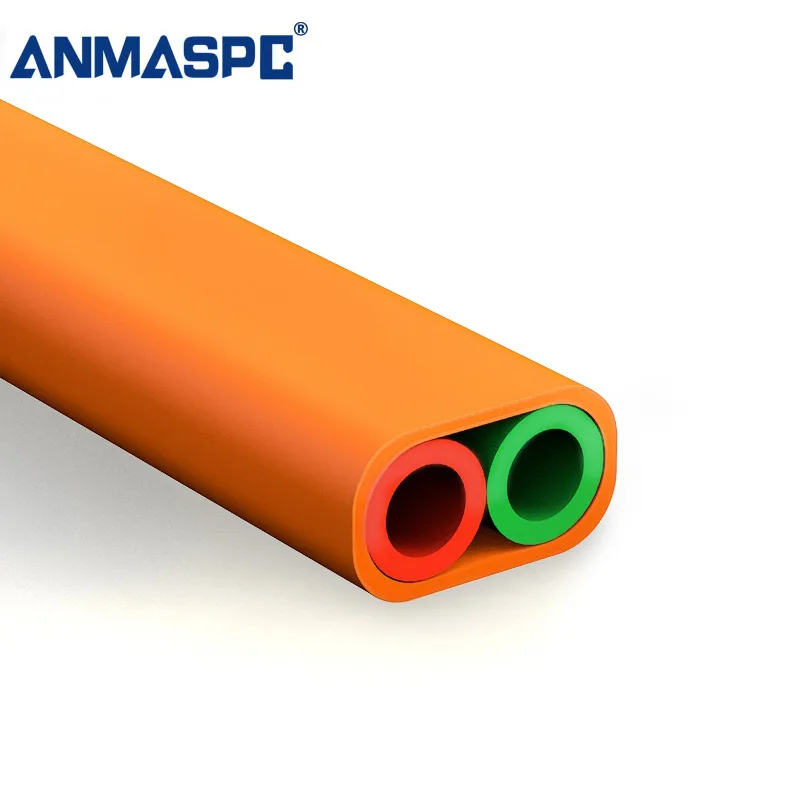

2-way 14/10 mm direct-buried HDPE microduct tube bundle
This 2-way DB HDPE tube bundle is presented for FTTH and underground fiber cable blowing routes.
The source states 14 mm sub-duct OD, 10 mm ID, 1.2 mm wall or sheath, a 30.4 mm x 16.4 mm bundle profile and at least 1,350 N inner tensile strength. The table also states 25 bar pressurization and supplier test values; confirm the current drawing and batch evidence.
TECHNICAL DETAILS
Published product facts
Physical and Mechanical Properties – Inner Micro duct 14/10mm
1
Apparence visuelle
Inspection visuelle
Surface intérieure nervurée et extérieure lisse, exempte de cloques, de retassures, de délaminage, de rayures et de rugosité.
2
Diamètre extérieur
ANMASPC
14.0mm ± 0.1mm
3
Épaisseur de paroi
ANMASPC
2.00mm ± 0.10mm
4
Jeu du diamètre intérieur
Bille d'acier soufflée
Une bille en acier de 8,5 mm peut être soufflée librement à travers le conduit.
5
Ovalisation
ANMASPC
≤ 5%
6
Pressurisation
5 minutes à 25 bars par conduit
Aucun dommage et aucune fuite
7
Paraphilie
CEI 60794-1-2 Méthode E10
≤ 140mm
8
Résistance à la traction
Taux d'extension :
100 mm/min
≥ 1350N
9
Broyer
Longueur de l'échantillon : 250 mm
Charge : 1400 N
Durée de la charge max. : 1 min
Temps de récupération : 1 heure
Aucune déformation résiduelle supérieure à 15% du diamètre intérieur et extérieur ; doit réussir l'essai de jeu au niveau du diamètre intérieur.
10
Impact
CEI 60794-1-2 Méthode E4
Impact de 1,5 J, temps de récupération 1 heure
Aucune déformation résiduelle supérieure à 15% du diamètre intérieur et extérieur ; doit réussir l'essai de jeu au niveau du diamètre intérieur.
11
Retour thermique
110℃ ～ 23℃, 1 hour
≤ 3%
12
Rayon de courbure min.
168 mm
Aucune déformation résiduelle supérieure à 15% du diamètre intérieur et extérieur ; doit réussir l'essai de jeu au niveau du diamètre intérieur.
13
Coefficient de frottement
750mm Diameter, 450°loop, 5kg mass
≤ 0.1
14
Couleur et impression
Inspection visuelle
Selon les spécifications du client
1
Micro-conduit intérieur :
14/10 mm
2
Diamètre extérieur :
30.4mm * 16.4mm (±0.5mm)
3
Épaisseur du revêtement :
1,2 mm
Remarques : Les tirettes sont optionnelles.
Pos.
Performance mécanique
Conditions d'essai
Performance
Standard
1
Résistance à la traction
à l'intersection
Taux d'extension :
100 mm/min
≥1400N
CEI 60794-1-2
Méthode E1
2
Broyer
Longueur de l'échantillon : 250 mm
Charge : 1400 N
Durée de la charge max. : 1 minute
Temps de récupération : 1 heure
Les diamètres extérieur et intérieur doivent, lors d'un examen visuel, ne présenter aucun dommage ni aucune réduction de diamètre supérieure à 15%.
CEI 60794-1-2
Méthode E3
3
Paraphilie
≤140mm
-
CEI 60794-1-2
Méthode E10
4
Impact
Rayon de la surface de frappe : 10 mm
Énergie d'impact : 1J
Nombre d'impacts : 3 fois
Temps de récupération : 1 heure
Après examen visuel, il ne doit y avoir aucun dommage sur le micro-conduit.
CEI 60794-1-2
Méthode E4
5
Rayon de courbure
Nombre de tours : 5
Diamètre du mandrin : 168 mm
Nombre de cycles : 3
Les diamètres extérieur et intérieur doivent, lors d'un examen visuel, ne présenter aucun dommage ni aucune réduction de diamètre supérieure à 15%.
CEI 60794-1-2
Méthode E11
6
Friction
/
≤0.1
PRÉV
Pos.
Article
Spécification
1
Apparence
Paroi extérieure lisse (stabilisée aux UV) sans impuretés visibles ; couleur bien proportionnée, sans bulles ni fissures ; avec marquages définis
sur le mur extérieur.
2
Résistance à la traction
Utilisez des chaussettes de traction pour tendre un échantillon conformément au tableau ci-dessous :
Longueur de l'échantillon : 1 m
Vitesse de traction : 20 mm/min
Charge : 2200 N
Durée de la tension : 5 min.
Aucun dommage visible ni aucune déformation résiduelle supérieure à 15% du diamètre extérieur de l'ensemble de conduit.
3
Résistance à l'écrasement
Un échantillon de 250 mm après un temps de charge de 1 minute et un temps de récupération de 1 heure. La charge (plaque) doit être de 2000 N. L'empreinte de la plaque sur le
La gaine n'est pas considérée comme un dommage mécanique.
Aucun dommage visible ni aucune déformation résiduelle supérieure à 15% du diamètre extérieur de l'ensemble de conduit.
4
Impact
Le rayon de la surface de frappe doit être de 10 mm et l'énergie d'impact de 3 J. Le temps de récupération doit être d'une minute. L'empreinte de la surface de frappe sur
Le microconduit n'est pas considéré comme un dommage mécanique.
Aucun dommage visible ni aucune déformation résiduelle supérieure à 15% du diamètre extérieur de l'ensemble de conduit.
5
Plier
Le diamètre du mandrin doit être de 40 fois le diamètre extérieur (DE) de l'échantillon, 4 tours, 3 cycles.
Aucun dommage visible ni aucune déformation résiduelle supérieure à 15% du diamètre extérieur de l'ensemble de conduit.

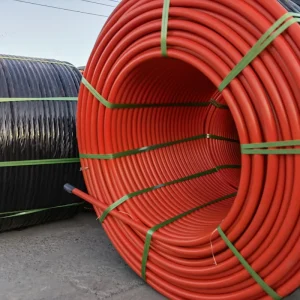

PRODUCT DETAIL IMAGES

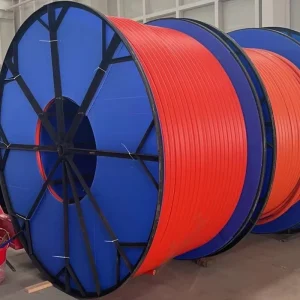

Product Detail
The original product detail images are retained for visual reference. Confirm the quoted model, dimensions and test requirements before ordering.
SELECTION GUIDE
Selecting a 2-way 14/10 mm microduct bundle
Use these checkpoints to prepare a product-specific enquiry and close the fit, test and documentation questions before ordering.
Confirm the two pathwaysMatch two 14/10 mm ducts to the cable and spare requirement.
Check clearanceConfirm the 10 mm ID and 8.5 mm blowing-ball clearance stated in the table.
Plan the routeUse the 30.4 mm x 16.4 mm profile and confirmed bend limits.
Oulu Automatic Equipment presents itself as a supplier of microduct connectors, HDPE microduct systems, cable blowing accessories and pneumatic fittings for telecom contractors, distributors and OEM partners.
The supplier’s Service page describes support from product consultation and customized solutions through production, delivery and after-sales. Include these details in a product enquiry:
Match two 14/10 mm ducts to the cable and spare requirement.
Target quantity, model or size mix, sample needs and packing preference.
Drawings, route conditions, pressure or sealing tests and compliance documents.
Current MOQ, price, freight, sample timing and production timing to be confirmed in the quotation.
Company-level support and commercial terms should be reconfirmed for the selected product and order.
Share dimensions, route conditions and quantities for a product-specific quotation.Send product requirements
