اتصالات میکروداکت
شرکت تجهیزات اتوماتیک ژجیانگ اولو (Zhejiang Oulu Automatic Equipment Co., Ltd.) توضیحات کوتاه: شرح: اتصالات مستقیم میکروپلاک که عملکردهای عالی را تضمین میکنند. بدنه شفاف امکان بررسی موقعیت میکروپلاکها را در داخل فراهم میکند. گیرههای ایمنی ضد دستکاری از پیش نصب شدهاند. تست شده و مطابق با استاندارد EN 50411-2-8. ویژگیهای اصلی: ① شامل گیرههای ایمنی ② فناوری فشاری (Push-fit) ③ فشار کاری: حداکثر ۲۵ بار
توضیحات

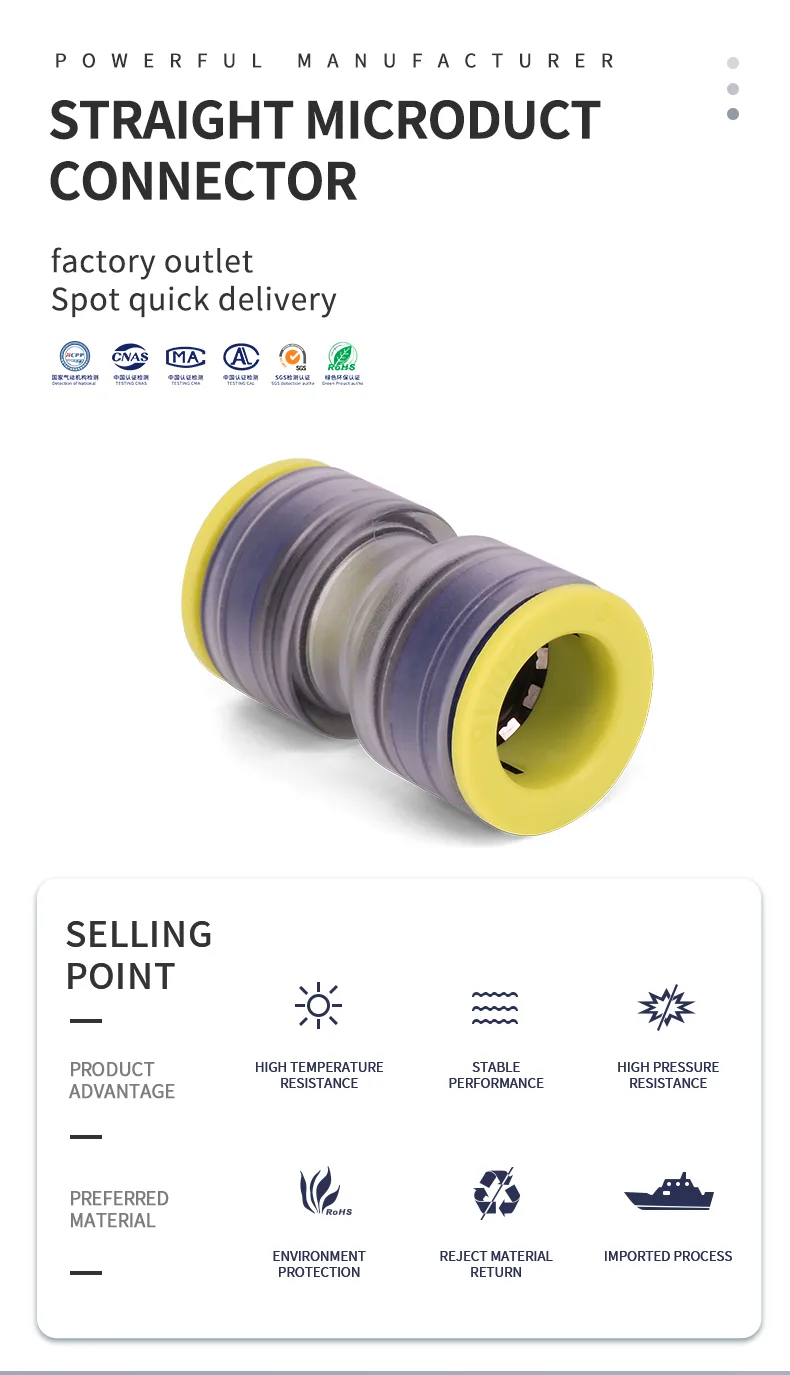

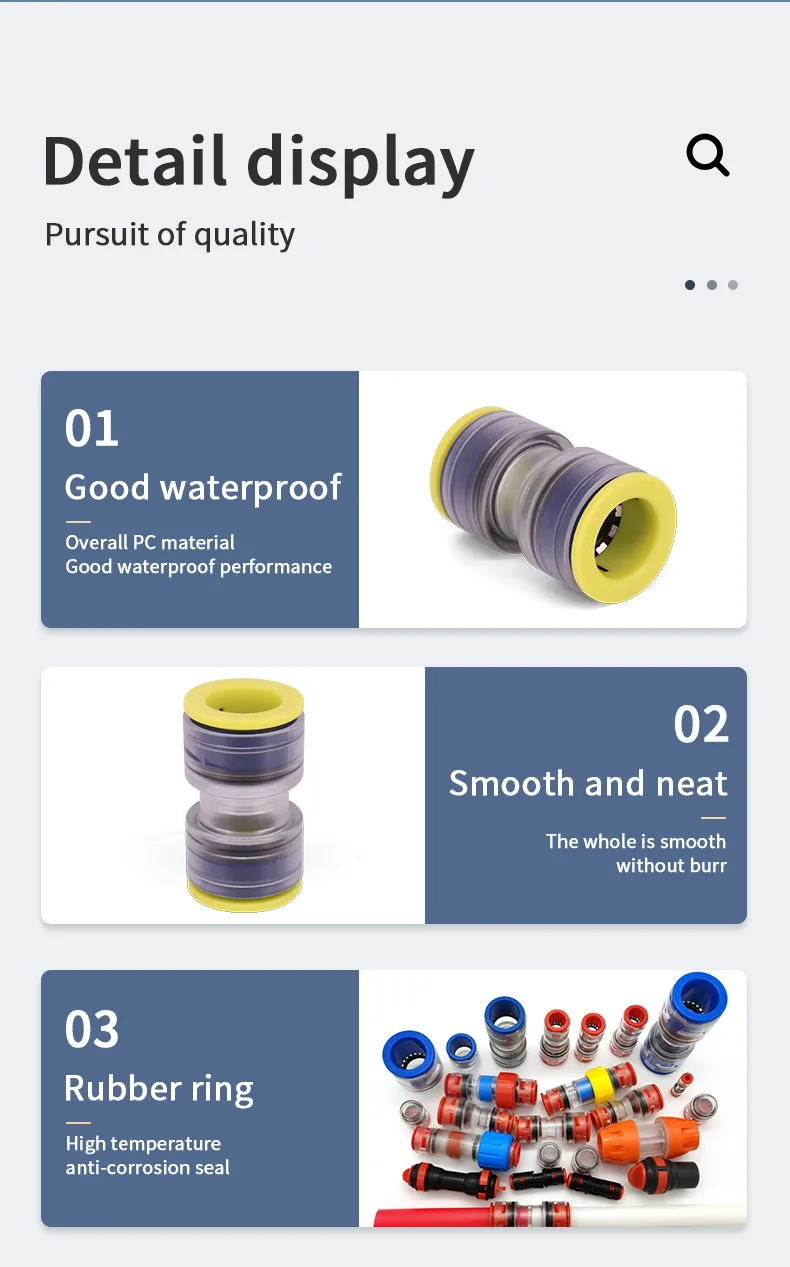

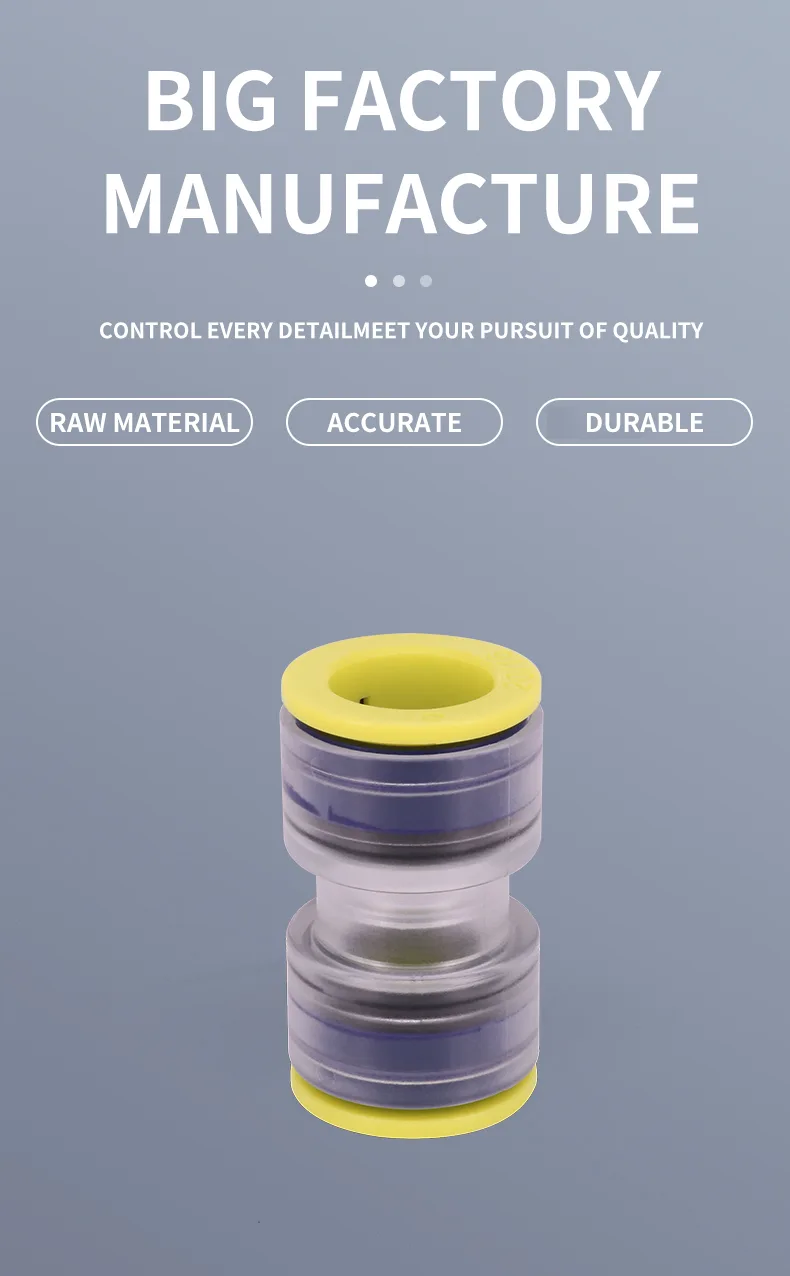

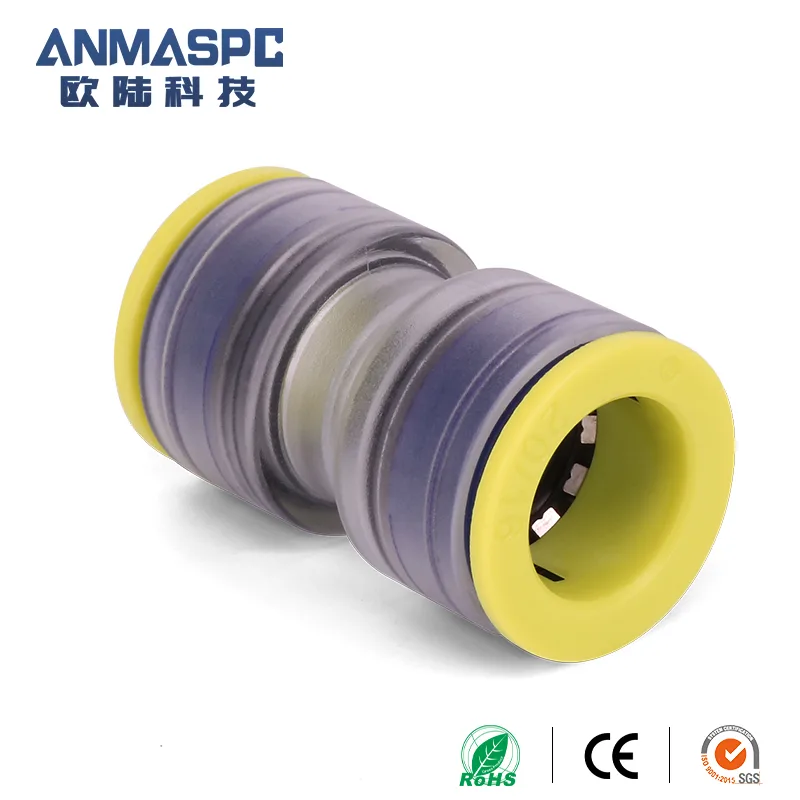

اتصالات مستقیم میکروداکت که عملکرد مناسبی را تضمین میکنند. بدنه شفاف امکان بررسی موقعیت میکروداکتها را در داخل فراهم میکند. گیرههای ایمنی، با قابلیت تشخیص دستکاری، از قبل نصب شدهاند. آزمایش شده و مطابق با استاندارد EN 50411-2-8 میباشد.
ویژگیهای اصلی:
① گیرههای ایمنی گنجانده شده است
۲. فناوری پوشفیت
۲. فشار کاری: حداکثر ۲۵ بار

|

|
اجزا | ||||
| 1 | کولت | پام | ||||
| 2 | گیره قفلشونده | پام | ||||
| 3 | کارتریج | پام | ||||
| 4 | قفل پنجهای | SUS301/304 | ||||
| 5 | حلقه پشتیبان | پام | ||||
| 6 | انگشتر نگیندار | تیئیپی | ||||
| 7 | بدن | PC2807 | ||||
| فیت تیوب | ||||||
| جنس لوله | پلیاتیلن سنگین (HDPE)، پلیاتیلن (PE)، نایلون، پلیاورتان | |||||
| قطر خارجی لوله | Φ۳,Φ۴,Φ۵,Φ۶,Φ۷,Φ۸,Φ۱۰,Φ۱۲,Φ۱۶,Φ۱۸,Φ۲۰ | |||||
| پارامتر فنی | ||||||
| کار با سیالات | هوا | |||||
| تنگی | ۰.۱۵ تا ۰.۸ مگاپاسکال بدون نشتی | |||||
| تست کشش | ۴۰۰ نیوتن | |||||
| فشار آزمون | ۲.۵ مگاپاسکال | |||||
| محدوده فشار کاری | ۰ تا ۱.۶ مگاپاسکال | |||||
| دمای محیط و دمای سیال | -۴۰ تا ۶۰ درجه سانتیگراد | |||||
| دمای نصب | -۱۰ درجه سانتیگراد / +۵۰ درجه سانتیگراد | |||||
| دمای پیشنهادی دمش | -۱۵ درجه سانتیگراد / +۳۵ درجه سانتیگراد | |||||
| درجه حفاظت | IP68 | |||||
| مقاوم در برابر اشعه ماوراء بنفش | اف۱ | |||||
| نیروی وارد کردن | حداکثر ۵۰ نیوتن (۵ کیلوگرم) | |||||
| طول عمر | ۲۵ سال | |||||
| استانداردها | EN 50411-2-8 | |||||

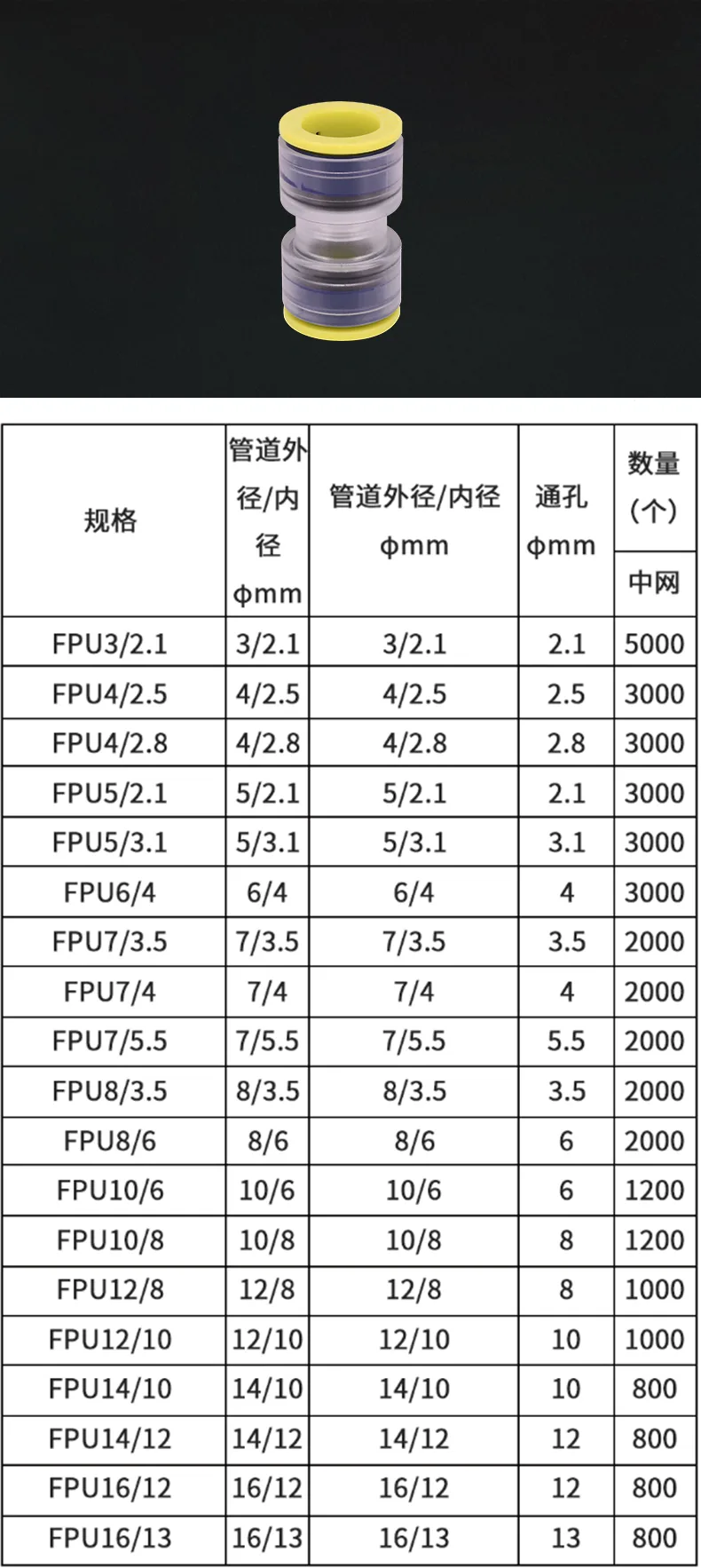

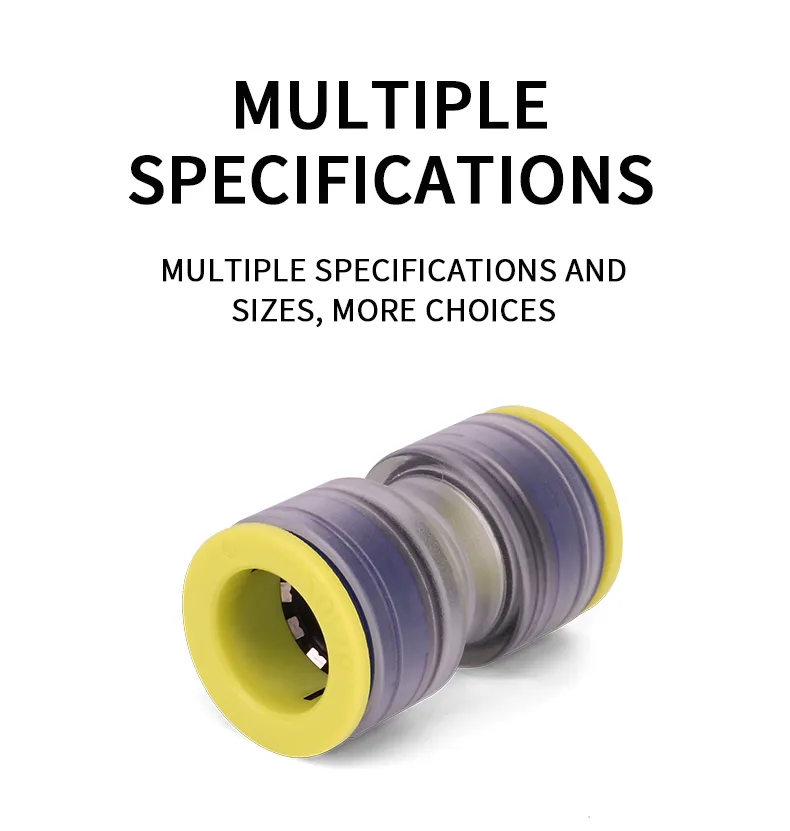

| مشخصات و ابعاد | ||||||
| کد ANMASPC | قطر خارجی/داخلی لوله | قطر خارجی/داخلی لوله | سوراخ مخروطی | |||
| واحد پردازش ممیز شناور ۳۲ بیتی نسخه ۲.۱ | 3/2.1 | 3/2.1 | 2.1 | |||
| FPU4/2.5 | 4/2.5 | 4/2.5 | 2.5 | |||
| FPU4/2.8 | 4/2.8 | 4/2.8 | 2.8 | |||
| FPU5/2.1 | 5/2.1 | 5/2.1 | 2.1 | |||
| FPU5/3.5 | 5/3.5 | 5/3.5 | 3.5 | |||
| FPU6/4 | 6/4 | 6/4 | 4.0 | |||
| FPU7/3.5 | 7/3.5 | 7/3.5 | 3.5 | |||
| FPU7/4 | 7/4 | 7/4 | 4.0 | |||
| FPU۷/۵.۵ | 7/5.5 | 7/5.5 | 5.5 | |||
| FPU8/3.5 | 8/3.5 | 8/3.5 | 3.5 | |||
| افپییو ۸/۶ | 8/6 | 8/6 | 6.0 | |||
| افپییو ۱۰/۶ | 10/6 | 10/6 | 6.0 | |||
| افپییو ۱۰/۸ | 10/8 | 10/8 | 8.0 | |||
| FPU12/8 | 12/8 | 12/8 | 8.0 | |||
| FPU12/10 | 12/10 | 12/10 | 10.0 | |||
| FPU14/10 | 14/10 | 14/10 | 10.0 | |||
| افپییو۱۴/۱۲ | 14/12 | 14/12 | 12.0 | |||
| FPU16/12 | 16/12 | 14/12 | 12.0 | |||
| FPU16/13 | 16/13 | 14/12 | 12.0 | |||
| افپییو ۱۶/۱۴ | 16/14 | 14/12 | 12.0 | |||
| FPU18/15 | 18/15 | 14/12 | 12.0 | |||
| FPU20/14 | 20/14 | 14/12 | 12.0 | |||
| FPU20/15 | 20/15 | 14/12 | 12.0 | |||
| FPU20/16 | 20/16 | 14/12 | 12.0 | |||

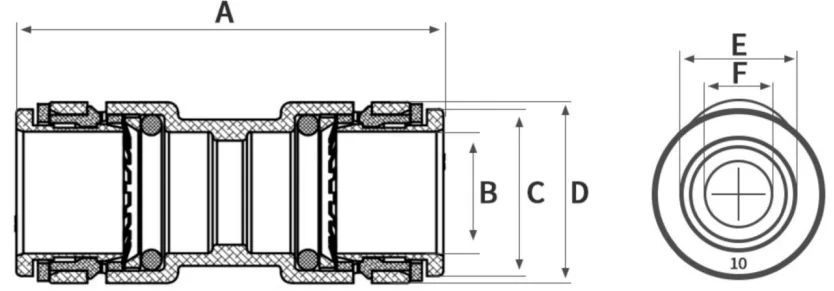

| Overall Dimensions | ||||||
 Â Â Â Â Â Â Â
|
||||||
| مدل | A | B | C | D | E | F |
| FPU3 | 28.8 | 5.5 | 8 | 8.3 | 3.2 | 2.1 |
| FPU5 | 36.5 | 8 | 10.7 | 11.6 | 5.2 | 2-3.5 |
| FPU7 | 38.8 | 10.9 | 13.4 | 14.7 | 7.3 | 3.5-4-5.5 |
| FPU9 | 38.8 | 11 | 13.4 | 14.7 | 6.3 | 3.5-6 |
| افپییو ۱۰ | 43 | 12.9 | 15.6 | 16.5 | 10.3 | 6-8 |
| افپییو۱۲ | 47 | 14.7 | 17.5 | 19.1 | 12.4 | 8-10 |
| FPU14 | 49.8 | 16.9 | 20 | 21.1 | 14.5 | 10-12 |
| افپییو ۱۶ | 55.2 | 19 | 23 | 23.7 | 16.5 | 12-14 |
| FPU18 | 69 | 22.5 | 27.5 | 29 | 18.5 | 14 |
| FPU20 | 83.4 | 25.5 | 32.1 | 33.5 | 20.6 | 14-16-18 |
