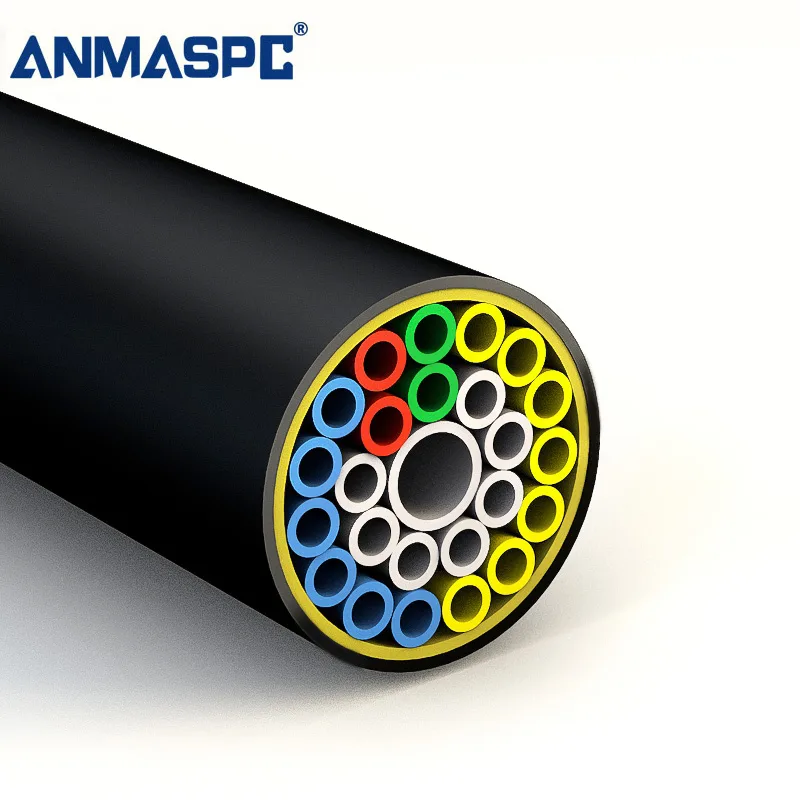

This 24-way DB HDPE microduct tube bundle is presented for direct-bury and indoor fiber-unit air-blowing projects.
The source states 5/3.5 mm inner ducts, 3.4 mm PE sheath, 36.8 mm bundle OD, at least 6,000 N tensile strength, 2,000 N crush load and a 920 mm minimum bend radius. Confirm route design and current batch evidence.
TECHNICAL DETAILS
Published product facts
Physical and Mechanical Properties – Inner Micro duct 5/3.5mm
1
Vizuelni izgled
Vizuelni pregled
Unutrašnja površina rebrasta, a vanjska glatka, bez mjehurića, uvlačenja, ljuštenja, ogrebotina i hrapavosti.
2
Vanjski promjer
ANMASPC
5.0mm ± 0.1mm
3
Debljina zida
ANMASPC
0.75mm ± 0.10mm
4
Slobodan unutrašnji promjer
Duhanje čelične kugle
Čelična kuglica promjera 3,0 mm može slobodno proći kroz kanal.
5
Ovalnost
ANMASPC
≤ 5%
6
Pritiskanje
5 minutes @15bar each duct
Nema oštećenja i curenja
7
Perverzija
IEC 60794-1-2 Metoda E10
≤ 50mm
8
Čvrstoća na vuču
Stopa proširenja:
100 mm/min
≥ 185N
9
Smrskaj
Dužina uzorka: 250 mm
Load: 550N
Trajanje maksimalnog opterećenja: 1 min
Vrijeme oporavka: 1 sat
Nema preostale deformacije unutrašnjeg i vanjskog prečnika veće od 15%; mora proći test tolerancije unutrašnjeg prečnika.
10
Uticaj
IEC 60794-1-2 Metoda E4
1.0 J udar, vrijeme oporavka 1 sat
Nema preostale deformacije unutrašnjeg i vanjskog prečnika veće od 15%; mora proći test tolerancije unutrašnjeg prečnika.
11
Povrat toplote
110℃ ～ 23℃, 1 hour
≤ 3%
12
Min. radijus savijanja
60mm
Nema preostale deformacije unutrašnjeg i vanjskog prečnika veće od 15%; mora proći test tolerancije unutrašnjeg prečnika.
13
Koeficijent trenja
750mm Diameter, 450°loop, 5kg mass
≤ 0.1
14
Boja i štampa
Vizuelni pregled
Prema specifikaciji kupca
Test
Karakterističan
Metoda ispitivanja
Kriteriji prihvatanja
Physical and Mechanical Properties – tube bundles
1
Vizuelni izgled
Vizuelni pregled,
Vanjski omotač: Crni
Unutrašnja površina rebrasta, a vanjska glatka, bez mjehurića, uvlačenja, ljuštenja, ogrebotina i hrapavosti.
2
Vanjski promjer
ANMASPC
36.8mm (± 1.5mm)
3
Debljina stijenke navlake
ANMASPC
3.40mm ± 0.20mm
4
Pritiskanje
5 minutes @15 bar each duct
Nema oštećenja i curenja
5
Čvrstoća na vuču
Stopa proširenja:
100 mm/min
≥ 6000N
6
Smrskaj
Dužina uzorka: 250 mm
Opterećenje: 2000N
Trajanje maksimalnog opterećenja: 1 min
Vrijeme oporavka: 1 sat
Nema preostale deformacije unutrašnjeg i vanjskog prečnika veće od 15%; mora proći test tolerancije unutrašnjeg prečnika.
7
Uticaj
IEC 60794-1-2 Metoda E4
15.0J Impact, recovery time 1 hour
Nema preostale deformacije unutrašnjeg i vanjskog prečnika veće od 15%; mora proći test tolerancije unutrašnjeg prečnika.
8
Min. radijus savijanja
920mm
Nema preostale deformacije unutrašnjeg i vanjskog prečnika veće od 15%; mora proći test tolerancije unutrašnjeg prečnika.
9
Boja i štampa
Vizuelni pregled
Narančasta ili prema specifikaciji kupca

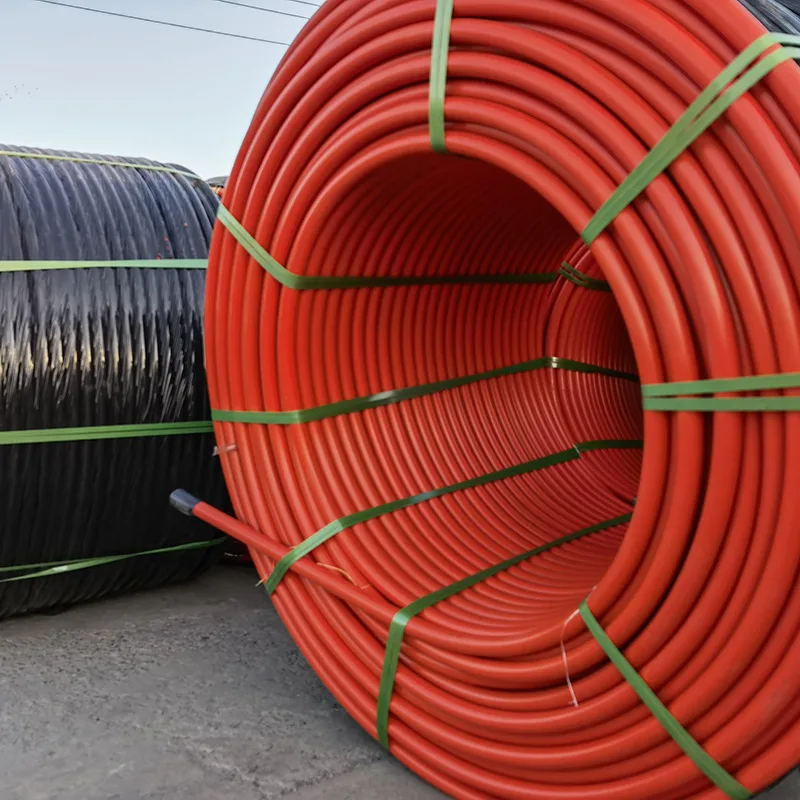

PRODUCT DETAIL IMAGES
Product Detail

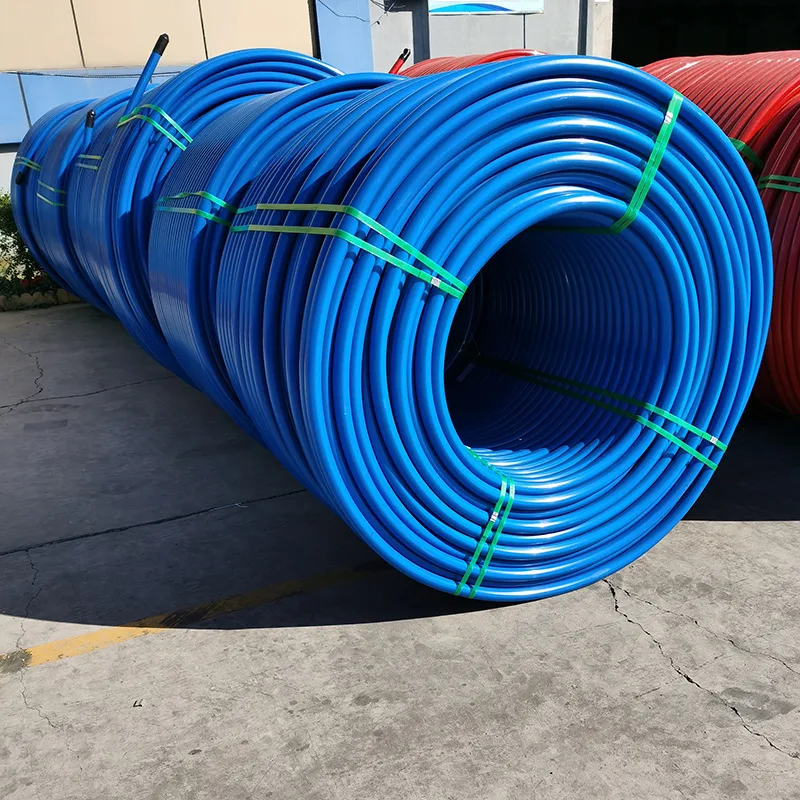

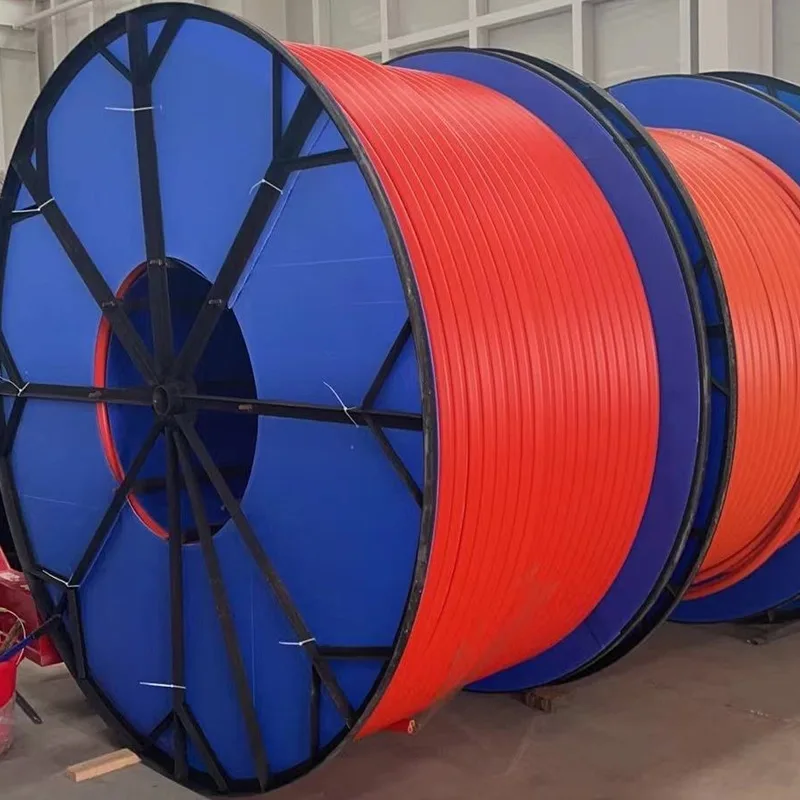

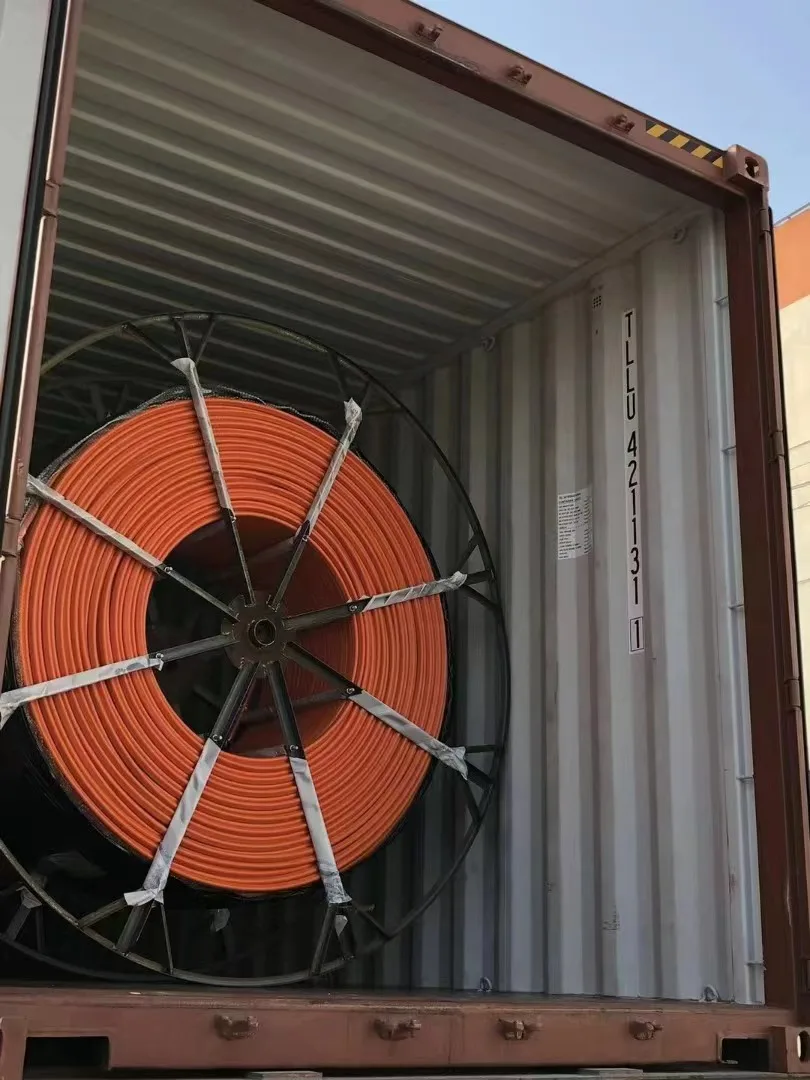

The original product detail images are retained for visual reference. Confirm the quoted model, dimensions and test requirements before ordering.
SELECTION GUIDE
Selecting a 24-way 5/3.5 mm tube bundle
Use these checkpoints to prepare a product-specific enquiry and close the fit, test and documentation questions before ordering.
Confirm capacityMatch 24 pathways to fiber count and spare capacity.
Check duct fitConfirm 5/3.5 mm inner dimensions and cable-blowing clearance.
Plan civil handlingUse 36.8 mm bundle OD and 920 mm minimum bend radius in the route plan.
Oulu Automatic Equipment presents itself as a supplier of microduct connectors, HDPE microduct systems, cable blowing accessories and pneumatic fittings for telecom contractors, distributors and OEM partners.
The supplier’s Service page describes support from product consultation and customized solutions through production, delivery and after-sales. Include these details in a product enquiry:
Match 24 pathways to fiber count and spare capacity.
Target quantity, model or size mix, sample needs and packing preference.
Drawings, route conditions, pressure or sealing tests and compliance documents.
Current MOQ, price, freight, sample timing and production timing to be confirmed in the quotation.
Company-level support and commercial terms should be reconfirmed for the selected product and order.
Share dimensions, route conditions and quantities for a product-specific quotation.Send product requirements
