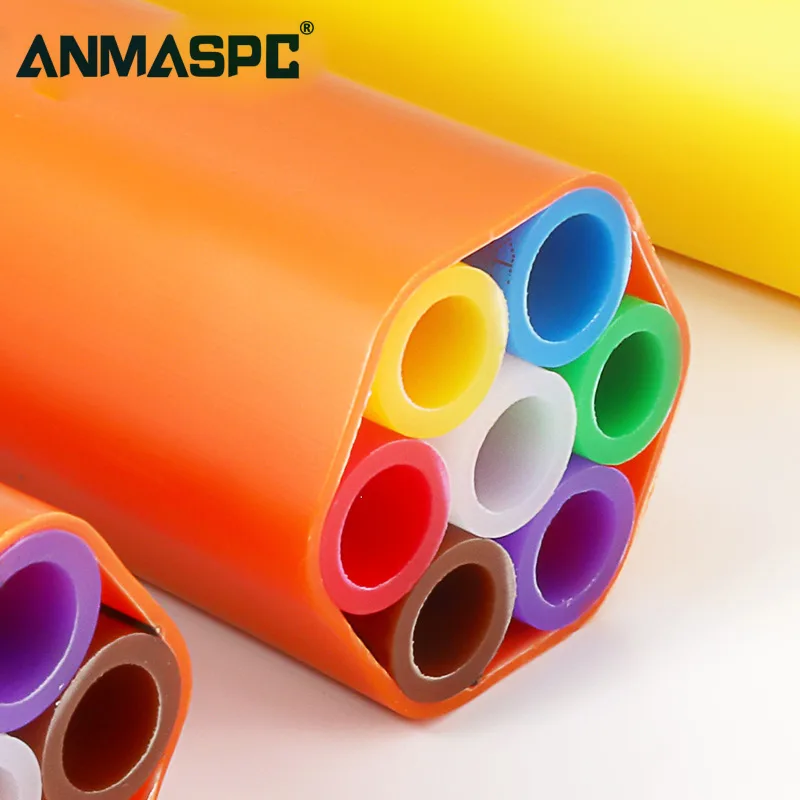

7 жолдуу 12/8 мм HDPE микродукт түтүк галерея сүрөтү 1

HDPE микродукттары

7 жолдуу 12/8 мм HDPE микродукт түтүк

Zhejiang Oulu Automatic Equipment Co., Ltd. Short Description: Essential details Model Number:7ways 12/8mm DB Tube Bundle Type:Micro Duct & Tube Bundle Place of Origin:Wenzhou, China Brand Name:ANMASPC Use:FTTH, Cable Installation Warranty Time:12months Network:None Sub duct Inner diameter:8mm Sub duct outer diameter:12mm PE Sheath:1.2mm Outer Diameter::38.4mm*35.2mm (±0.5mm) Melt flow index:0.1 ~ 0.4 g/10 minutes Density:Min. 0.940 g/cm3 Tensile strength at yield::Min. 20MPa Elongation at the break::Min 350% Environmental stress crack resist (F50):Min. 96 hours Supply Ability1000000 Meter/Meters per Week   FOB Price: US $0.5 - 9,999 / Piece Min.Order Quantity: 100 Piece/Pieces Supply Ability: 10000 Piece/Pieces per Month

КатегорияHDPE микродукттары
Суроо жөнөтүү Өнүмдүн өзгөчөлүктөрү

Өнүмдүн өзгөчөлүктөрү

Кыскача сүрөттөө:

Essential details
Model Number:7ways 12/8mm DB Tube Bundle
Type:Micro Duct & Tube Bundle
Place of Origin:Wenzhou, China
Brand Name:ANMASPC
Use:FTTH, Cable Installation
Warranty Time:12months
Network:None
Sub duct Inner diameter:8mm
Sub duct outer diameter:12mm
PE Sheath:1.2mm
Outer Diameter::38.4mm*35.2mm (±0.5mm)
Melt flow index:0.1 ~ 0.4 g/10 minutes
Density:Min. 0.940 g/cm3
Tensile strength at yield::Min. 20MPa
Elongation at the break::Min 350%
Environmental stress crack resist (F50):Min. 96 hours
Supply Ability1000000 Meter/Meters per Week
  • FOB баасы: АКШ $0.5 – 9,999 / даана
  • Минималдуу заказ саны: 100 даана/дааналар
  • Жеткирүү жөндөмдүүлүгү: Айына 10000 даана
    • 7 way 12/8 mm HDPE Microduct Tube detail image 1

    7 ways

    Design

    – A bundle of micro- or mini-tubes (strengthened wall size) is surrounded by single thin HDPE sheath. The design makes the duct assemblies suitable for installation in other existing ducts. The micro ducts are optimized for best cable blowing performance. – The inner micro duct has suitable low friction characteristics on the inside surface. The micro duct has colors according to figures 1.

    Чийки заттар

    Трубалык топтомду өндүрүүдө төмөнкү параметрлери бар жогорку молекулалуу HDPE колдонулат: – Эрип агым индекси: 0,1 ≤ 0,4 г/10 мүнөт EN ISO 1133 (190 °C, 2,16 кг) – Тыгыздыгы: Минималдуу 0,940 г/см³ ISO 1183 – Берүү чегиндеги созулуп чыдамдуулук: Минималдуу 20 МПа ISO 527 – Сынганга чейинки узундуктагы созулуу: Min 350% ISO 527 – Айлана-чөйрөнүн стресстен жарака түшүүгө туруктуулук (F50) Min. 96 саат ISO 4599

    Курулуш

    – PE sheath: The outer sheath is manufactured from colored HDPE, halogen free. Normal outer sheath color is orange. Other color is possible upon customer request. – Micro duct: The micro duct is manufactured from HDPE, extruded from 100% virgin material. The color shall be red, green, blue, white or other customized.
    Орду.
    Механикалык көрсөткүчтөр
    Сыноо шарттары
    Өндүрүмдүүлүк
    Стандарт
    1
    Сыдырма бекемдиги
    өндүрүмдүүлүктө
    Кеңейүү ылдамдыгы:
    100 мм/мин
    ≥1200N
    IEC 60794-1-2
    E1 ыкмасы
    2
    Эзүү
    Үлгүнүн узундугу: 250 мм
    Load: 1680N
    Макс. жүктүн узактыгы: 1 мүнөт
    Калпына келүү убактысы: 1 саат
    Сырткы жана ички диаметрлер зыян келтирбестен визуалдык текшерүүдө көрсөтүлүшү керек жана диаметрдин кыскарышы 15%ден ашпоого тийиш.
    IEC 60794-1-2
    E3 ыкмасы
    3
    Кинк
    ≤120mm
    –
    IEC 60794-1-2
    E10 ыкмасы
    4
    Тәсир
    Урунуу бетинин радиусу: 10 мм
    Тәсир энергиясы: 1 Дж
    Таасир саны: 3 жолу
    Калпына келүү убактысы: 1 саат
    Көз карап текшергенде микро каналга зыян тийбеши керек.
    IEC 60794-1-2
    E4 ыкмасы
    5
    Ийүү радиусу
    Айлануулардын саны: 5
    Mandrel diameter: 144mm
    Циклдердин саны: 3
    Сырткы жана ички диаметрлер зыян келтирбестен визуалдык текшерүүдө көрсөтүлүшү керек жана диаметрдин кыскарышы 15%ден ашпоого тийиш.
    IEC 60794-1-2
    E11 ыкмасы
    6
    Сүрүлүү
    /
    0,1 евро
    FCST
    Pos
    Бул нерсе
    Спецификация
    1
    Көрүнүшү
    Сырткы дубалы жылмакай (УВ-стабилдүү), көрүнүүчү кирлерсиз; түсү бирдей, көбүк же жарака жок; так белгилери бар
    сырткы дубалда.
    2
    Сыдырма бекемдиги
    Төмөнкү таблицага ылайык үлгүнү чыңдоо үчүн Pull чулкыларын колдонуңуз:
    Үлгүнүн узундугу: 1 м
    Сыдыруу ылдамдыгы: 20 мм/мин
    Load: 5400N
    Тензиянын узактыгы: 5 мүнөт.
    Канал жыйындысынын тышкы диаметри боюнча 15%ден ашкан көрүнүүчү зыян же калган деформация жок.
    3
    Сыгылууга туруктуулук
    250 мм үлгүсү жүктөө убактысы 1 мүнөт жана калыбына келтирүү убактысы 1 саат өткөндөн кийин. Жүктөө (табак) 2000 Н болушу керек. Табактын издери
    Жамбаш механикалык зыян катары эсептелбейт.
    Канал жыйындысынын тышкы диаметри боюнча 15%ден ашкан көрүнүүчү зыян же калган деформация жок.
    Pos
    Бул нерсе
    Спецификация
    4
    Тәсир
    Striking surface radius shall be 10mm and impact energy 10J. Recovery time shall be one out. The imprint of the striking surface
    on the microduct is not considered as mechanical damage.
    Канал жыйындысынын тышкы диаметри боюнча 15%ден ашкан көрүнүүчү зыян же калган деформация жок.
    5
    Ийил
    Манрельдин диаметри үлгүнүн тышкы диаметринин 40X болушу керек, 4 айлануу, 3 цикл.
    Канал жыйындысынын тышкы диаметри боюнча 15%ден ашкан көрүнүүчү зыян же калган деформация жок.
    Барабандардагы HDPE түтүк топтомунун даярдалган пакеттери өндүрүлгөн күндөн тартып сыртта эң көп 6 айга чейин сакталат. Сактоо температурасы: -40°C ≤ +70°C Орнотуу температурасы: -30°C ≤ +50°C Иштөө температурасы: -40°C ≤ +70°C
    7 way 12/8 mm HDPE Microduct Tube detail image 2

    7 ways

    Design

    – A bundle of micro- or mini-tubes (strengthened wall size) is surrounded by single thin HDPE sheath. The design makes the duct assemblies suitable for installation in other existing ducts. The micro ducts are optimized for best cable blowing performance. – The inner micro duct has suitable low friction characteristics on the inside surface. The micro duct has colors according to figures 1.

    Чийки заттар

    Трубалык топтомду өндүрүүдө төмөнкү параметрлери бар жогорку молекулалуу HDPE колдонулат: – Эрип агым индекси: 0,1 ≤ 0,4 г/10 мүнөт EN ISO 1133 (190 °C, 2,16 кг) – Тыгыздыгы: Минималдуу 0,940 г/см³ ISO 1183 – Берүү чегиндеги созулуп чыдамдуулук: Минималдуу 20 МПа ISO 527 – Сынганга чейинки узундуктагы созулуу: Min 350% ISO 527 – Айлана-чөйрөнүн стресстен жарака түшүүгө туруктуулук (F50) Min. 96 саат ISO 4599

    Курулуш

    – PE sheath: The outer sheath is manufactured from colored HDPE, halogen free. Normal outer sheath color is orange. Other color is possible upon customer request. – Micro duct: The micro duct is manufactured from HDPE, extruded from 100% virgin material. The color shall be red, green, blue, white or other customized.
    Орду.
    Механикалык көрсөткүчтөр
    Сыноо шарттары
    Өндүрүмдүүлүк
    Стандарт
    1
    Сыдырма бекемдиги
    өндүрүмдүүлүктө
    Кеңейүү ылдамдыгы:
    100 мм/мин
    ≥1200N
    IEC 60794-1-2
    E1 ыкмасы
    2
    Эзүү
    Үлгүнүн узундугу: 250 мм
    Load: 1680N
    Макс. жүктүн узактыгы: 1 мүнөт
    Калпына келүү убактысы: 1 саат
    Сырткы жана ички диаметрлер зыян келтирбестен визуалдык текшерүүдө көрсөтүлүшү керек жана диаметрдин кыскарышы 15%ден ашпоого тийиш.
    IEC 60794-1-2
    E3 ыкмасы
    3
    Кинк
    ≤120mm
    –
    IEC 60794-1-2
    E10 ыкмасы
    4
    Тәсир
    Урунуу бетинин радиусу: 10 мм
    Тәсир энергиясы: 1 Дж
    Таасир саны: 3 жолу
    Калпына келүү убактысы: 1 саат
    Көз карап текшергенде микро каналга зыян тийбеши керек.
    IEC 60794-1-2
    E4 ыкмасы
    5
    Ийүү радиусу
    Айлануулардын саны: 5
    Mandrel diameter: 144mm
    Циклдердин саны: 3
    Сырткы жана ички диаметрлер зыян келтирбестен визуалдык текшерүүдө көрсөтүлүшү керек жана диаметрдин кыскарышы 15%ден ашпоого тийиш.
    IEC 60794-1-2
    E11 ыкмасы
    6
    Сүрүлүү
    /
    0,1 евро
    FCST
    Pos
    Бул нерсе
    Спецификация
    1
    Көрүнүшү
    Сырткы дубалы жылмакай (УВ-стабилдүү), көрүнүүчү кирлерсиз; түсү бирдей, көбүк же жарака жок; так белгилери бар
    сырткы дубалда.
    2
    Сыдырма бекемдиги
    Төмөнкү таблицага ылайык үлгүнү чыңдоо үчүн Pull чулкыларын колдонуңуз:
    Үлгүнүн узундугу: 1 м
    Сыдыруу ылдамдыгы: 20 мм/мин
    Load: 5400N
    Тензиянын узактыгы: 5 мүнөт.
    Канал жыйындысынын тышкы диаметри боюнча 15%ден ашкан көрүнүүчү зыян же калган деформация жок.
    3
    Сыгылууга туруктуулук
    250 мм үлгүсү жүктөө убактысы 1 мүнөт жана калыбына келтирүү убактысы 1 саат өткөндөн кийин. Жүктөө (табак) 2000 Н болушу керек. Табактын издери
    Жамбаш механикалык зыян катары эсептелбейт.
    Канал жыйындысынын тышкы диаметри боюнча 15%ден ашкан көрүнүүчү зыян же калган деформация жок.
    Pos
    Бул нерсе
    Спецификация
    4
    Тәсир
    Striking surface radius shall be 10mm and impact energy 10J. Recovery time shall be one out. The imprint of the striking surface
    on the microduct is not considered as mechanical damage.
    Канал жыйындысынын тышкы диаметри боюнча 15%ден ашкан көрүнүүчү зыян же калган деформация жок.
    5
    Ийил
    Манрельдин диаметри үлгүнүн тышкы диаметринин 40X болушу керек, 4 айлануу, 3 цикл.
    Канал жыйындысынын тышкы диаметри боюнча 15%ден ашкан көрүнүүчү зыян же калган деформация жок.
    Барабандардагы HDPE түтүк топтомунун даярдалган пакеттери өндүрүлгөн күндөн тартып сыртта эң көп 6 айга чейин сакталат. Сактоо температурасы: -40°C ≤ +70°C Орнотуу температурасы: -30°C ≤ +50°C Иштөө температурасы: -40°C ≤ +70°C
    Essential details
    Model Number:7ways 12/8mm DB Tube Bundle
    Type:Micro Duct & Tube Bundle
    Place of Origin:Wenzhou, China
    Brand Name:ANMASPC
    Use:FTTH, Cable Installation
    Warranty Time:12months
    Network:None
    Sub duct Inner diameter:8mm
    Sub duct outer diameter:12mm
    PE Sheath:1.2mm
    Outer Diameter::38.4mm*35.2mm (±0.5mm)
    Melt flow index:0.1 ~ 0.4 g/10 minutes
    Density:Min. 0.940 g/cm3
    Tensile strength at yield::Min. 20MPa
    Elongation at the break::Min 350%
    Environmental stress crack resist (F50):Min. 96 hours
    Supply Ability1000000 Meter/Meters per Week

    7 жолдуу 12/8 мм HDPE микродукт түтүк галерея сүрөтү 1

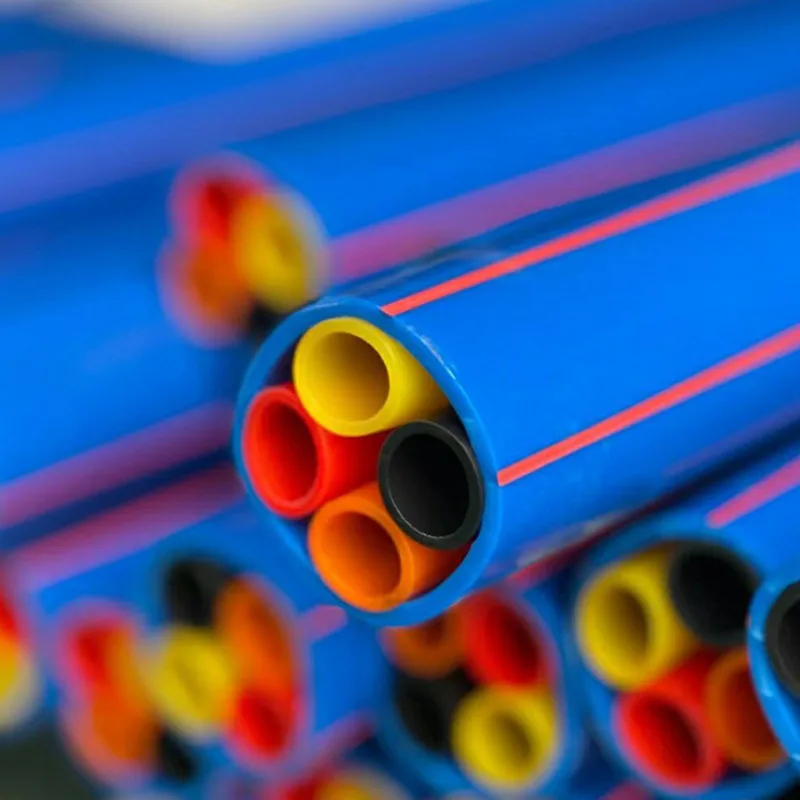

    7 way 12/8 mm HDPE Microduct Tube gallery image 2

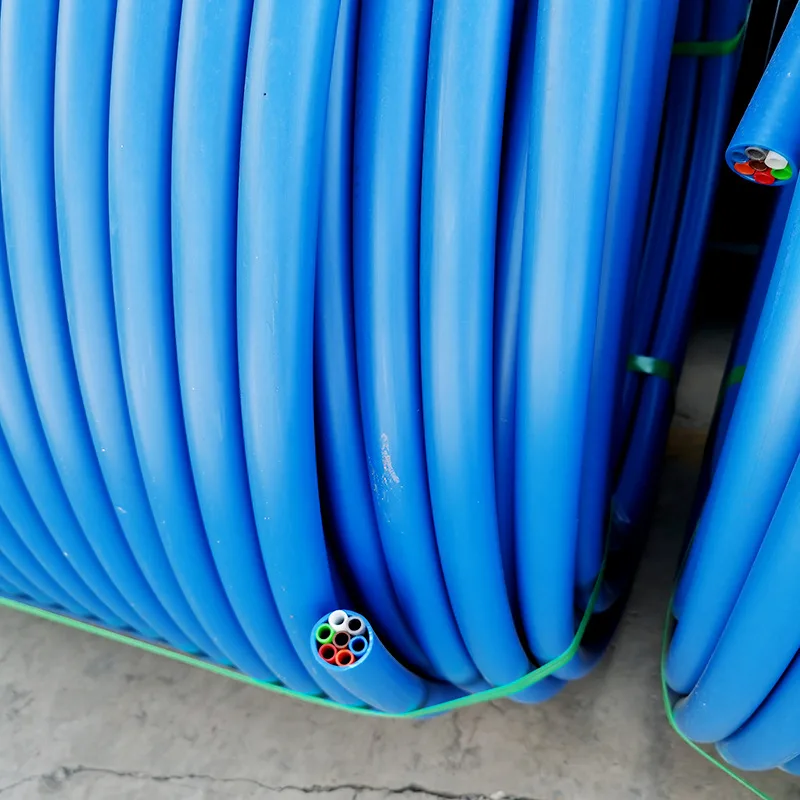

    7 way 12/8 mm HDPE Microduct Tube gallery image 3

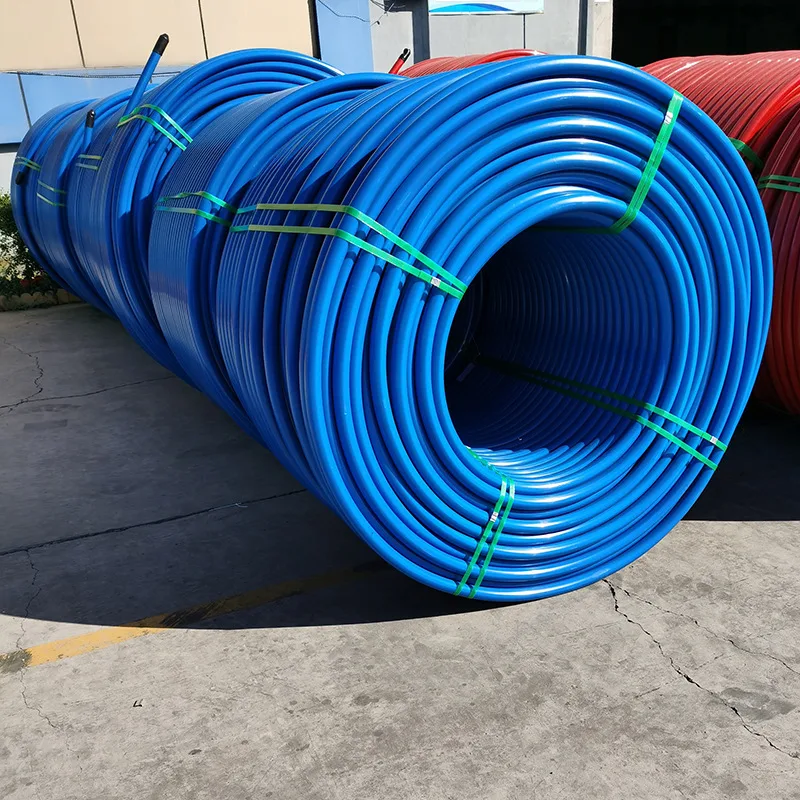

    7 way 12/8 mm HDPE Microduct Tube gallery image 4

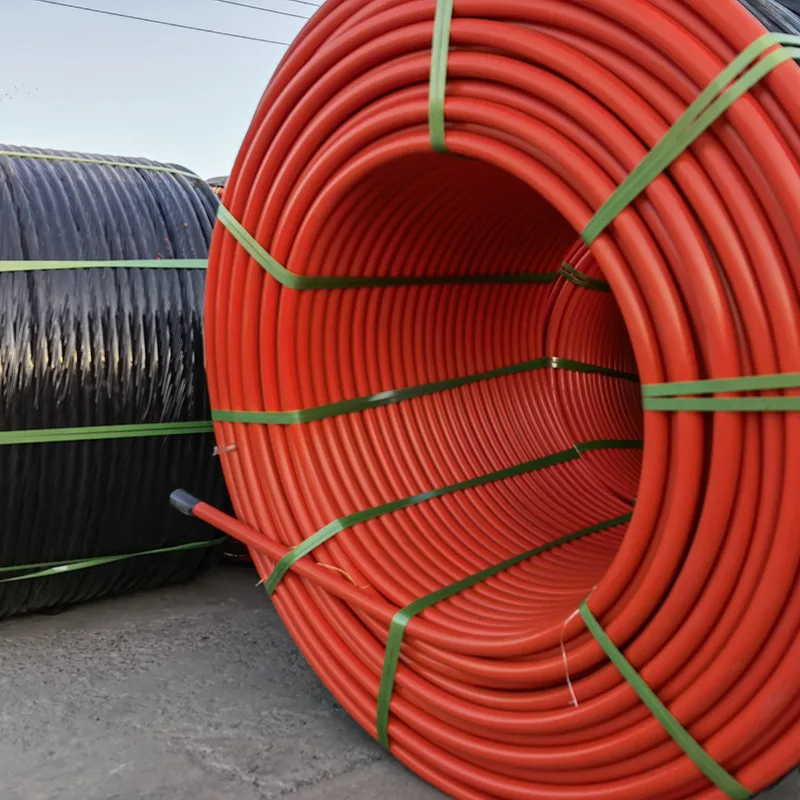

    7 way 12/8 mm HDPE Microduct Tube gallery image 5

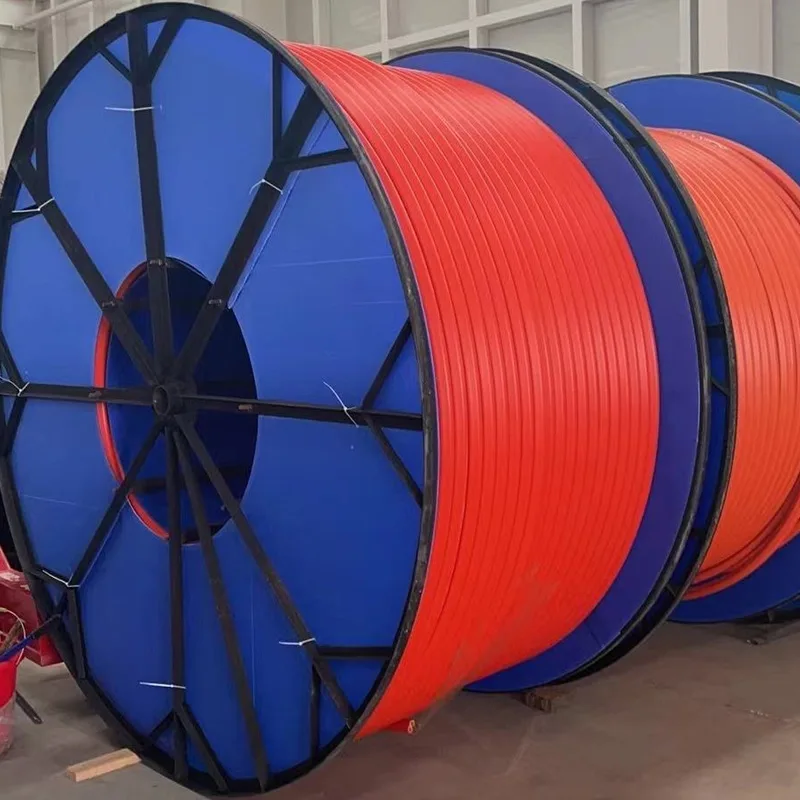

    7 way 12/8 mm HDPE Microduct Tube gallery image 6

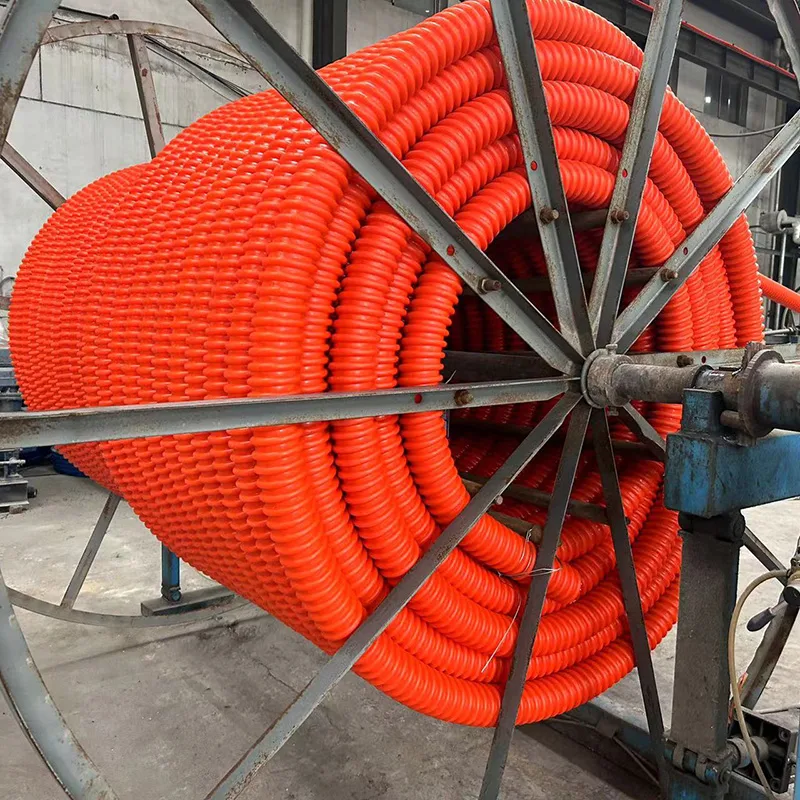

    7 way 12/8 mm HDPE Microduct Tube gallery image 7

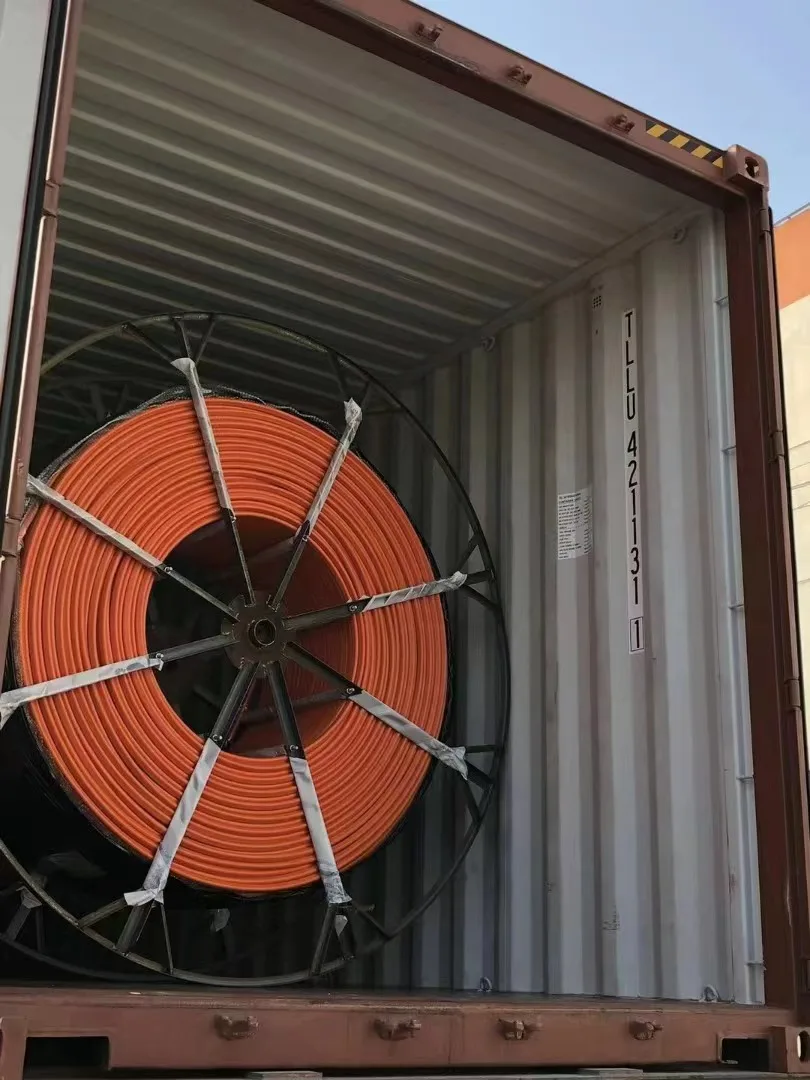

    7 way 12/8 mm HDPE Microduct Tube gallery image 8

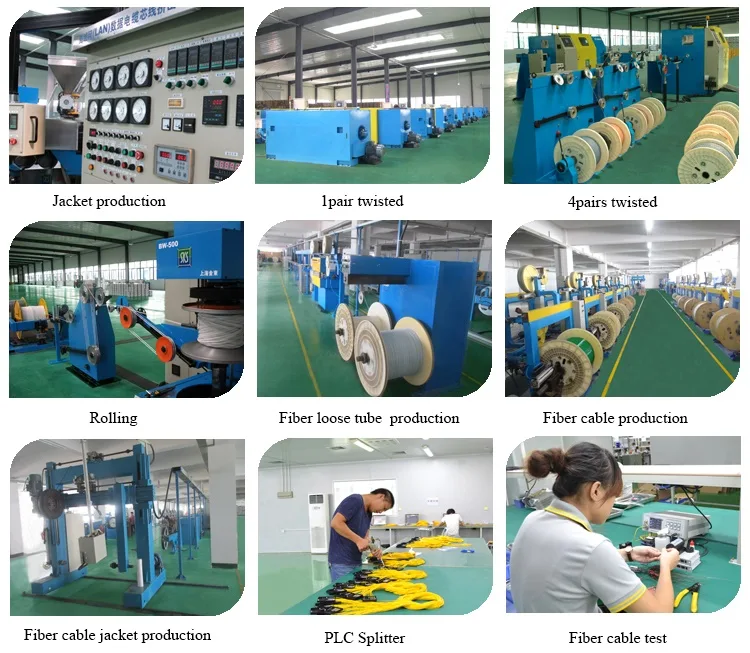

    7 way 12/8 mm HDPE Microduct Tube gallery image 9

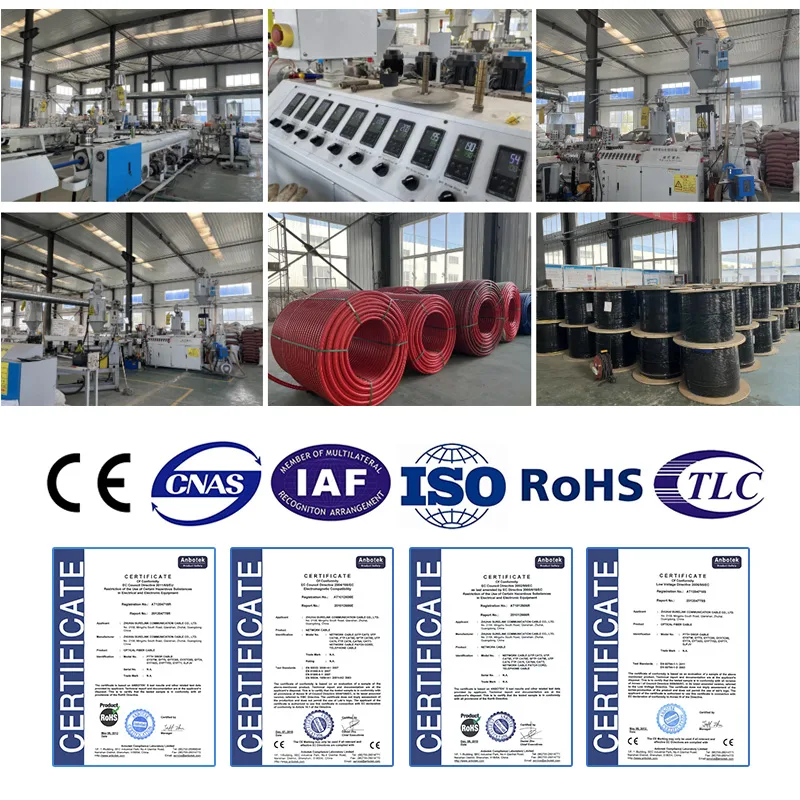

    7 way 12/8 mm HDPE Microduct Tube gallery image 10
