7 замын 12/8 мм HDPE микродукт хоолой, галерейн зураг 1

HDPE микро хоолой

7 замын 12/8 мм HDPE микродукт хоолой

Zhejiang Oulu Automatic Equipment Co., Ltd. Short Description: Essential details Model Number:7ways 12/8mm DB Tube Bundle Type:Micro Duct & Tube Bundle Place of Origin:Wenzhou, China Brand Name:ANMASPC Use:FTTH, Cable Installation Warranty Time:12months Network:None Sub duct Inner diameter:8mm Sub duct outer diameter:12mm PE Sheath:1.2mm Outer Diameter::38.4mm*35.2mm (±0.5mm) Melt flow index:0.1 ~ 0.4 g/10 minutes Density:Min. 0.940 g/cm3 Tensile strength at yield::Min. 20MPa Elongation at the break::Min 350% Environmental stress crack resist (F50):Min. 96 hours Supply Ability1000000 Meter/Meters per Week   FOB Price: US $0.5 - 9,999 / Piece Min.Order Quantity: 100 Piece/Pieces Supply Ability: 10000 Piece/Pieces per Month

АнгилалHDPE микро хоолой
Лавлагаа илгээх Бүтээгдэхүүний дэлгэрэнгүй

Бүтээгдэхүүний дэлгэрэнгүй

Товч танилцуулга:

Essential details
Model Number:7ways 12/8mm DB Tube Bundle
Төрөл: Микро хоолой ба түбний багц
Гарал газар: Вэньжөү, Хятад
Брэндийн нэр:ANMASPC
Use:FTTH, Cable Installation
Warranty Time:12months
Network:None
Sub duct Inner diameter:8mm
Sub duct outer diameter:12mm
PE Sheath:1.2mm
Outer Diameter::38.4mm*35.2mm (±0.5mm)
Melt flow index:0.1 ~ 0.4 g/10 minutes
Density:Min. 0.940 g/cm3
Tensile strength at yield::Min. 20MPa
Elongation at the break::Min 350%
Environmental stress crack resist (F50):Min. 96 hours
Supply Ability1000000 Meter/Meters per Week
  • FOB үнэ: АНУ $0.5 – 9,999 / ширхэг
  • Дээд доод захиалгын тоо: 100 ширхэг/шүрхэг
  • Нийлүүлэлтийн чадамж: Сарын 10000 ширхэг

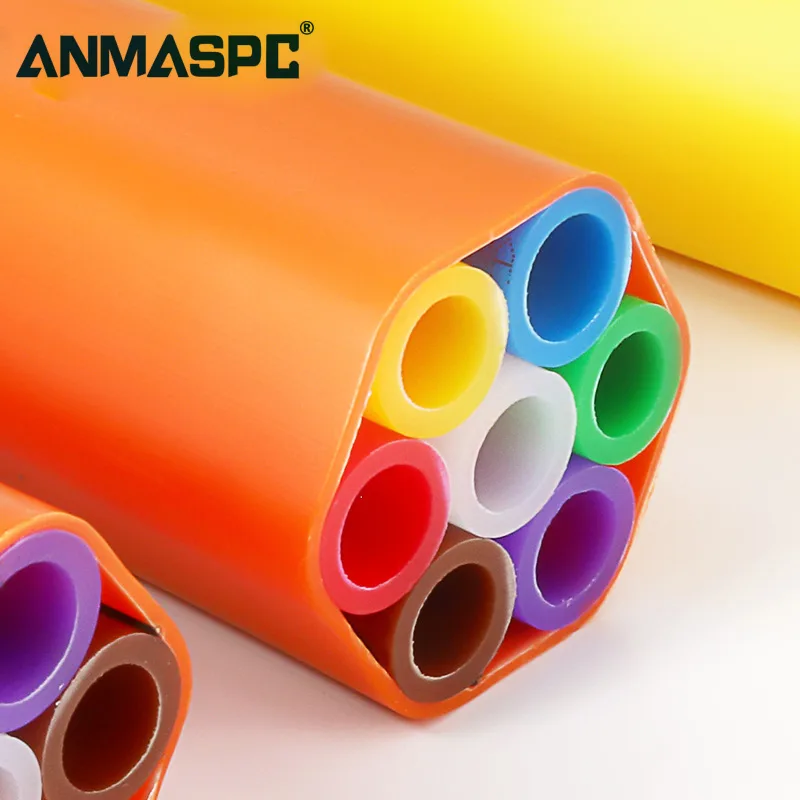

    • 7 way 12/8 mm HDPE Microduct Tube detail image 1

    7 ways

    Design

    – A bundle of micro- or mini-tubes (strengthened wall size) is surrounded by single thin HDPE sheath. The design makes the duct assemblies suitable for installation in other existing ducts. The micro ducts are optimized for best cable blowing performance. – The inner micro duct has suitable low friction characteristics on the inside surface. The micro duct has colors according to figures 1.

    Түүхий эд

    Tube Bundle үйлдвэрлэхэд дараах үзүүлэлттэй өндөр молекултай HDPE ашиглана: – Хайлах урсгалын индекс: 0.1–0.4 г/10 минут EN ISO 1133 (190 °C, 2.16 кг) – Хүчирхийлэл: Min. 0.940 г/см³ ISO 1183 – Хүч таталтын хязгаар дахь суналтын бат бэх: Min. 20 МПа ISO 527 – Тасрах үед суналтын урт: Min 350% ISO 527 – Байгаль орчны стрессийн хагаралд тэсвэр (F50) Min. 96 цаг ISO 4599

    Барилга угсралт

    – PE sheath: The outer sheath is manufactured from colored HDPE, halogen free. Normal outer sheath color is orange. Other color is possible upon customer request. – Micro duct: The micro duct is manufactured from HDPE, extruded from 100% virgin material. The color shall be red, green, blue, white or other customized.
    Байрлал.
    Механик гүйцэтгэл
    Шалгалтын нөхцөлүүд
    Гүйцэтгэл
    Стандарт
    1
    Суналтын бат бэх
    гаралтын үед
    Тэлэх хурд:
    100 мм/мин
    ≥1200N
    IEC 60794-1-2
    Арга E1
    2
    Бүтлэх
    Сорилтын урт: 250 мм
    Load: 1680N
    Хамгийн их ачааллын үргэлжлэх хугацаа: 1 минут
    Сэргэх хугацаа: 1 цаг
    Гадна болон дотоод диаметрийг гэмтээхгүйгээр, диаметр нь 15%-ээс их буурахгүйгээр визуал үзлэгээр тодорхойлох ёстой.
    IEC 60794-1-2
    Арга E3
    3
    Кинк
    ≤120mm
    –
    IEC 60794-1-2
    Арга E10
    4
    Нөлөө
    Цохилтын гадаргуугийн радиус: 10 мм
    Үр нөлөөллийн эрчим: 1 Ж
    Нөлөөллийн тоо: 3 удаа
    Сэргэх хугацаа: 1 цаг
    Гаднаас харахад микро хоолойд гэмтэл байх ёсгүй.
    IEC 60794-1-2
    Арга E4
    5
    Муруйлах радиус
    Эргэлтийн тоо: 5
    Mandrel diameter: 144mm
    Циклүүдийн тоо: 3
    Гадна болон дотоод диаметрийг гэмтээхгүйгээр, диаметр нь 15%-ээс их буурахгүйгээр визуал үзлэгээр тодорхойлох ёстой.
    IEC 60794-1-2
    Арга E11
    6
    Үрэлцэл
    /
    ­0.1
    FCST
    Pos
    Зүйл
    Тодорхойлолт
    1
    Гадна төрх
    Гадна талын хана нь гөлгөр (UV-тогтворжуулсан), харагдах ямар ч бохирдолгүй; өнгө нь жигд, бөмбөлөг болон хагаралгүй; тодорхой тэмдэглэгээтэй
    гадна хана дээр.
    2
    Суналтын бат бэх
    Доорх хүснэгтэд заасан ёсоор дээжийг татах оймсоор татаж бэхлэхийн тулд ашиглана:
    Дээжийн урт: 1 м
    Суналтын хурд: 20 мм/мин
    Load: 5400N
    Хүчдэлийн үргэлжлэх хугацаа: 5 минут.
    Харагдах гэмтэл болон хоолойн угсралтын гадна диаметрийн 15%-ээс их үлдэгдэл деформаци байхгүй.
    3
    Шахалтын эсэргүүцэл
    250 мм хэмжээтэй дээж нь ачаалах хугацаа 1 минут, сэргээх хугацаа 1 цаг өнгөрсний дараа. Ачаалал (хавтан) 2000 Н байх ёстой. Хавтангийн хэв тус дээрх
    Хальс нь механик гэмтэл гэж тооцогдохгүй.
    Харагдах гэмтэл болон хоолойн угсралтын гадна диаметрийн 15%-ээс их үлдэгдэл деформаци байхгүй.
    Pos
    Зүйл
    Тодорхойлолт
    4
    Нөлөө
    Striking surface radius shall be 10mm and impact energy 10J. Recovery time shall be one out. The imprint of the striking surface
    on the microduct is not considered as mechanical damage.
    Харагдах гэмтэл болон хоолойн угсралтын гадна диаметрийн 15%-ээс их үлдэгдэл деформаци байхгүй.
    5
    Муруй
    Мандралын диаметр нь дээжийн гадна диаметрийн 40X байх ёстой, 4 эргэлт, 3 цикл.
    Харагдах гэмтэл болон хоолойн угсралтын гадна диаметрийн 15%-ээс их үлдэгдэл деформаци байхгүй.
    Барабанд савласан HDPE хоолойн багцын бүрэн савлагааг үйлдвэрлэсэн өдрөөс хойш гадаа хамгийн ихдээ 6 сар хадгалах боломжтой. Хадгалах температур: -40°C-аас +70°C Суурилуулах температур: -30°C-аас +50°C Ашиглах температур: -40°C-аас +70°C
    7 way 12/8 mm HDPE Microduct Tube detail image 2

    7 ways

    Design

    – A bundle of micro- or mini-tubes (strengthened wall size) is surrounded by single thin HDPE sheath. The design makes the duct assemblies suitable for installation in other existing ducts. The micro ducts are optimized for best cable blowing performance. – The inner micro duct has suitable low friction characteristics on the inside surface. The micro duct has colors according to figures 1.

    Түүхий эд

    Tube Bundle үйлдвэрлэхэд дараах үзүүлэлттэй өндөр молекултай HDPE ашиглана: – Хайлах урсгалын индекс: 0.1–0.4 г/10 минут EN ISO 1133 (190 °C, 2.16 кг) – Хүчирхийлэл: Min. 0.940 г/см³ ISO 1183 – Хүч таталтын хязгаар дахь суналтын бат бэх: Min. 20 МПа ISO 527 – Тасрах үед суналтын урт: Min 350% ISO 527 – Байгаль орчны стрессийн хагаралд тэсвэр (F50) Min. 96 цаг ISO 4599

    Барилга угсралт

    – PE sheath: The outer sheath is manufactured from colored HDPE, halogen free. Normal outer sheath color is orange. Other color is possible upon customer request. – Micro duct: The micro duct is manufactured from HDPE, extruded from 100% virgin material. The color shall be red, green, blue, white or other customized.
    Байрлал.
    Механик гүйцэтгэл
    Шалгалтын нөхцөлүүд
    Гүйцэтгэл
    Стандарт
    1
    Суналтын бат бэх
    гаралтын үед
    Тэлэх хурд:
    100 мм/мин
    ≥1200N
    IEC 60794-1-2
    Арга E1
    2
    Бүтлэх
    Сорилтын урт: 250 мм
    Load: 1680N
    Хамгийн их ачааллын үргэлжлэх хугацаа: 1 минут
    Сэргэх хугацаа: 1 цаг
    Гадна болон дотоод диаметрийг гэмтээхгүйгээр, диаметр нь 15%-ээс их буурахгүйгээр визуал үзлэгээр тодорхойлох ёстой.
    IEC 60794-1-2
    Арга E3
    3
    Кинк
    ≤120mm
    –
    IEC 60794-1-2
    Арга E10
    4
    Нөлөө
    Цохилтын гадаргуугийн радиус: 10 мм
    Үр нөлөөллийн эрчим: 1 Ж
    Нөлөөллийн тоо: 3 удаа
    Сэргэх хугацаа: 1 цаг
    Гаднаас харахад микро хоолойд гэмтэл байх ёсгүй.
    IEC 60794-1-2
    Арга E4
    5
    Муруйлах радиус
    Эргэлтийн тоо: 5
    Mandrel diameter: 144mm
    Циклүүдийн тоо: 3
    Гадна болон дотоод диаметрийг гэмтээхгүйгээр, диаметр нь 15%-ээс их буурахгүйгээр визуал үзлэгээр тодорхойлох ёстой.
    IEC 60794-1-2
    Арга E11
    6
    Үрэлцэл
    /
    ­0.1
    FCST
    Pos
    Зүйл
    Тодорхойлолт
    1
    Гадна төрх
    Гадна талын хана нь гөлгөр (UV-тогтворжуулсан), харагдах ямар ч бохирдолгүй; өнгө нь жигд, бөмбөлөг болон хагаралгүй; тодорхой тэмдэглэгээтэй
    гадна хана дээр.
    2
    Суналтын бат бэх
    Доорх хүснэгтэд заасан ёсоор дээжийг татах оймсоор татаж бэхлэхийн тулд ашиглана:
    Дээжийн урт: 1 м
    Суналтын хурд: 20 мм/мин
    Load: 5400N
    Хүчдэлийн үргэлжлэх хугацаа: 5 минут.
    Харагдах гэмтэл болон хоолойн угсралтын гадна диаметрийн 15%-ээс их үлдэгдэл деформаци байхгүй.
    3
    Шахалтын эсэргүүцэл
    250 мм хэмжээтэй дээж нь ачаалах хугацаа 1 минут, сэргээх хугацаа 1 цаг өнгөрсний дараа. Ачаалал (хавтан) 2000 Н байх ёстой. Хавтангийн хэв тус дээрх
    Хальс нь механик гэмтэл гэж тооцогдохгүй.
    Харагдах гэмтэл болон хоолойн угсралтын гадна диаметрийн 15%-ээс их үлдэгдэл деформаци байхгүй.
    Pos
    Зүйл
    Тодорхойлолт
    4
    Нөлөө
    Striking surface radius shall be 10mm and impact energy 10J. Recovery time shall be one out. The imprint of the striking surface
    on the microduct is not considered as mechanical damage.
    Харагдах гэмтэл болон хоолойн угсралтын гадна диаметрийн 15%-ээс их үлдэгдэл деформаци байхгүй.
    5
    Муруй
    Мандралын диаметр нь дээжийн гадна диаметрийн 40X байх ёстой, 4 эргэлт, 3 цикл.
    Харагдах гэмтэл болон хоолойн угсралтын гадна диаметрийн 15%-ээс их үлдэгдэл деформаци байхгүй.
    Барабанд савласан HDPE хоолойн багцын бүрэн савлагааг үйлдвэрлэсэн өдрөөс хойш гадаа хамгийн ихдээ 6 сар хадгалах боломжтой. Хадгалах температур: -40°C-аас +70°C Суурилуулах температур: -30°C-аас +50°C Ашиглах температур: -40°C-аас +70°C
    Essential details
    Model Number:7ways 12/8mm DB Tube Bundle
    Төрөл: Микро хоолой ба түбний багц
    Гарал газар: Вэньжөү, Хятад
    Брэндийн нэр:ANMASPC
    Use:FTTH, Cable Installation
    Warranty Time:12months
    Network:None
    Sub duct Inner diameter:8mm
    Sub duct outer diameter:12mm
    PE Sheath:1.2mm
    Outer Diameter::38.4mm*35.2mm (±0.5mm)
    Melt flow index:0.1 ~ 0.4 g/10 minutes
    Density:Min. 0.940 g/cm3
    Tensile strength at yield::Min. 20MPa
    Elongation at the break::Min 350%
    Environmental stress crack resist (F50):Min. 96 hours
    Supply Ability1000000 Meter/Meters per Week

    7 замын 12/8 мм HDPE микродукт хоолой, галерейн зураг 1

    7 way 12/8 mm HDPE Microduct Tube gallery image 2

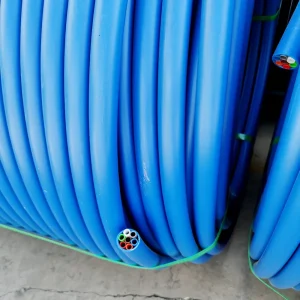

    7 way 12/8 mm HDPE Microduct Tube gallery image 3

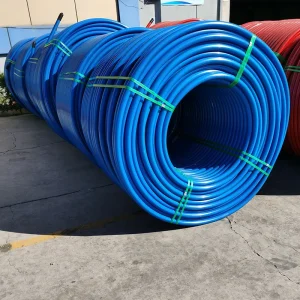

    7 way 12/8 mm HDPE Microduct Tube gallery image 4

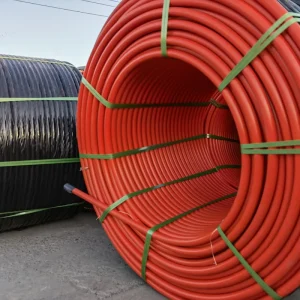

    7 way 12/8 mm HDPE Microduct Tube gallery image 5

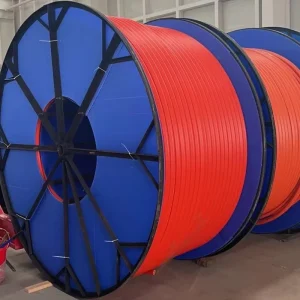

    7 way 12/8 mm HDPE Microduct Tube gallery image 6

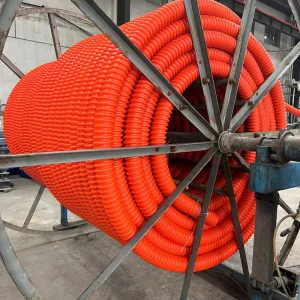

    7 way 12/8 mm HDPE Microduct Tube gallery image 7

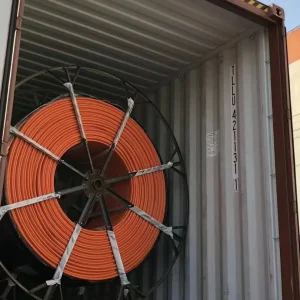

    7 way 12/8 mm HDPE Microduct Tube gallery image 8

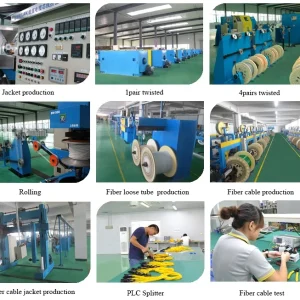

    7 way 12/8 mm HDPE Microduct Tube gallery image 9

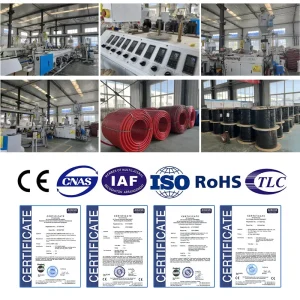

    7 way 12/8 mm HDPE Microduct Tube gallery image 10
