HDPE 마이크로덕트

HDPE 파이프 19웨이 7/3.5mm PE1.2mm

Zhejiang Oulu Automatic Equipment Co., Ltd. Short Description: Essential details Model Number:19ways 7/3.5mm DB Tube Bundle Type:Micro Duct & Tube Bundle Place of Origin:Wenzhou, China Brand Name:ANMASPC Use:FTTH Warranty Time:12months Network:None Sub duct Inner diameter:3.5mm Sub duct outer diameter:7mm PE Sheath:1.2mm Outer Diameter::44.4mm (±1.2mm) Melt flow index:0.1 ~ 0.4 g/10 minutes Density:Min. 0.940 g/cm3 Tensile strength at yield:Min. 20MPa Elongation at the break:Min 350% Environmental stress crack resist (F50):Min. 96 hours Kink:≤140mm Supply Ability：1000000 Meter/Meters per Week FOB Price: US $0.5 - 9,999 / Piece Min.Order Quantity: 100 Piece/Pieces Supply Ability: 10000 Piece/Pieces per Month

카테고리HDPE 마이크로덕트

문의하기 제품 상세 정보

HDPE MICRODUCTS

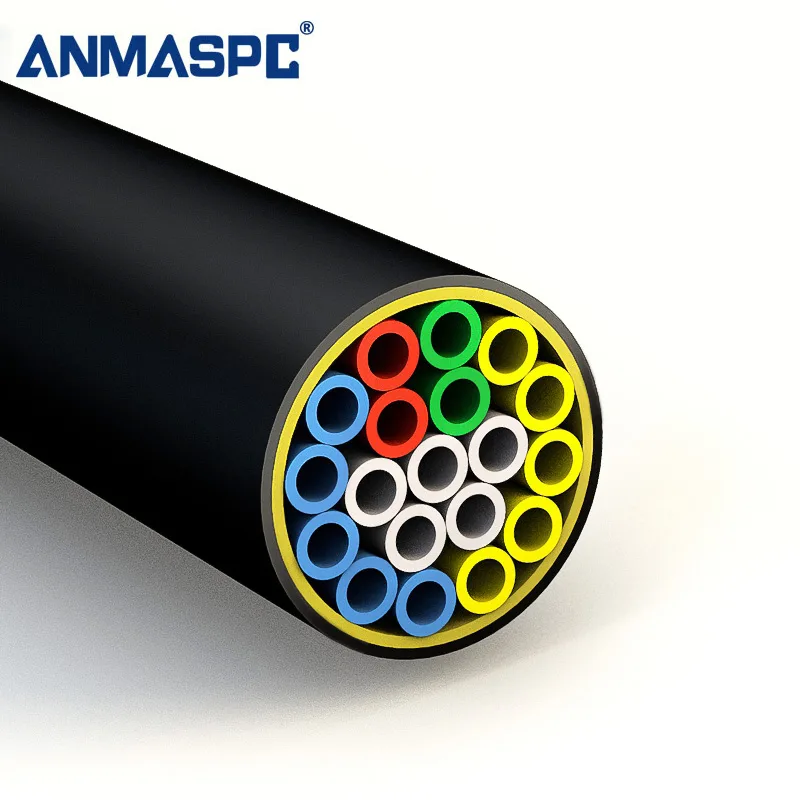

19-way 7/3.5 mm HDPE microduct tube bundle

This 19-way HDPE microduct tube bundle is presented for FTTH and air-blown fiber projects using 7/3.5 mm inner microducts.

The source states a 44.4 mm bundle outside diameter, 1.2 mm PE sheath, at least 470 N inner-duct tensile strength, 2,500 N crush load for the bundle and a 84 mm minimum inner-duct bend radius. Confirm the project drawing and batch tests.

TECHNICAL DETAILS

Published product facts

Physical and Mechanical Properties – Inner Micro duct 7/3.5mm
1	시각적 외관	육안 검사	안쪽은 골이 져 있고 바깥쪽은 매끄러운 표면을 가지며, 물집, 수축공, 박리, 긁힘, 거칠음이 없어야 합니다.
2	외경	ANMASPC	7.0mm ± 0.1mm
3	벽 두께	ANMASPC	1.50mm ± 0.10mm
4	내경 틈새	강철 공 불기	3.0mm 직경의 강철 공은 덕트를 통해 자유롭게 불어 넣을 수 있습니다.
5	진원도	ANMASPC	≤ 5%
6	가압	각 덕트당 16바에서 5분	파손 및 누수 없음
7	성적 취향	IEC 60794-1-2 방법 E10	≤ 70mm
8	인장강도	연신율 100mm/분	≥ 470N
9	크러시	시료 길이: 250mm 하중: 1650N 최대 부하 지속 시간: 1분 회복 시간: 1시간	내경 및 외경에 15% 이상의 잔류 변형이 없어야 하며, 내경 간극 시험을 통과해야 한다.
10	영향	IEC 60794-1-2 방법 E4 1.0 J 충격, 회복 시간 1시간	내경 및 외경에 15% 이상의 잔류 변형이 없어야 하며, 내경 간극 시험을 통과해야 한다.
11	열회귀	110℃ ～ 23℃, 1 hour	≤ 3%
12	최소 휨 반경	84mm	내경 및 외경에 15% 이상의 잔류 변형이 없어야 하며, 내경 간극 시험을 통과해야 한다.
13	마찰계수	750mm Diameter, 450°loop, 5kg mass	≤ 0.1
14	색상 및 인쇄	육안 검사	고객 사양에 따라

위치.	아이템	사양서
1	외모	눈에 보이는 불순물이 없고 매끄러운 외벽(자외선 안정화); 균일한 색상, 기포나 균열 없음; 뚜렷한 표시 있음 외벽에.
2	인장강도	아래 표에 따라 풀 삭스를 사용하여 시료를 팽팽하게 당기십시오. 샘플 길이: 1m 인장 속도: 20mm/min Load: 9000N 장력 유지 시간: 5분.	덕트 어셈블리 외경의 15%를 초과하는 육안상 손상이나 잔류 변형이 없어야 합니다.
3	압축 강도	A 250mm sample after 1 minute load time and 1 hour recovery time. Load (plate) shall be 2500N. The imprint of the plate on the 피복은 기계적 손상으로 간주되지 않습니다.	덕트 어셈블리 외경의 15%를 초과하는 육안상 손상이나 잔류 변형이 없어야 합니다.
4	영향	Striking surface radius shall be 10mm and impact energy 10J. Recovery time shall be one out. The imprint of the striking surface on the microduct is not considered as mechanical damage.	덕트 어셈블리 외경의 15%를 초과하는 육안상 손상이나 잔류 변형이 없어야 합니다.
5	굽다	맨드렐의 직경은 시료 외경의 40배여야 하며, 4회 감고, 3사이클로 한다.	덕트 어셈블리 외경의 15%를 초과하는 육안상 손상이나 잔류 변형이 없어야 합니다.

PRODUCT DETAIL IMAGES

제품 상세 정보

The original product detail images are retained for visual reference. Confirm the quoted model, dimensions and test requirements before ordering.

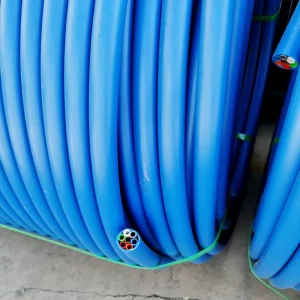

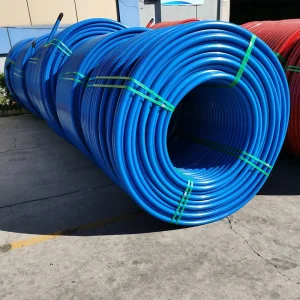

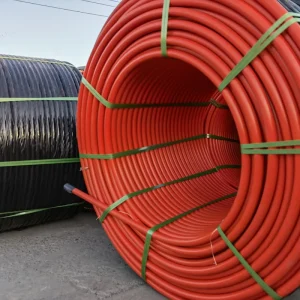

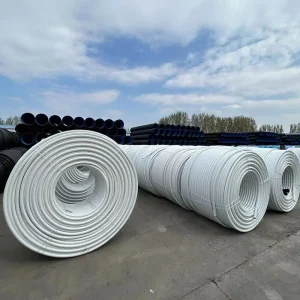

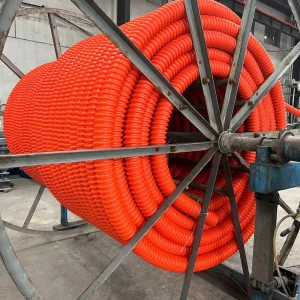

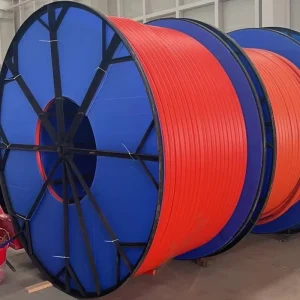

19-Way 7/3.5 mm HDPE Microduct Tube Bundle with 1.2 mm Sheath detail 1

19-Way 7/3.5 mm HDPE Microduct Tube Bundle with 1.2 mm Sheath detail 2

19-Way 7/3.5 mm HDPE Microduct Tube Bundle with 1.2 mm Sheath detail 3

19-Way 7/3.5 mm HDPE Microduct Tube Bundle with 1.2 mm Sheath detail 4

19-Way 7/3.5 mm HDPE Microduct Tube Bundle with 1.2 mm Sheath detail 5

19-Way 7/3.5 mm HDPE Microduct Tube Bundle with 1.2 mm Sheath detail 6

19-Way 7/3.5 mm HDPE Microduct Tube Bundle with 1.2 mm Sheath detail 7

19-Way 7/3.5 mm HDPE Microduct Tube Bundle with 1.2 mm Sheath detail 8

19-Way 7/3.5 mm HDPE Microduct Tube Bundle with 1.2 mm Sheath detail 9

19-Way 7/3.5 mm HDPE Microduct Tube Bundle with 1.2 mm Sheath detail 10

19-Way 7/3.5 mm HDPE Microduct Tube Bundle with 1.2 mm Sheath detail 11

19-Way 7/3.5 mm HDPE Microduct Tube Bundle with 1.2 mm Sheath detail 12

SELECTION GUIDE

Selecting a 19-way 7/3.5 mm microduct bundle

Use these checkpoints to prepare a product-specific enquiry and close the fit, test and documentation questions before ordering.

Confirm way countMatch nineteen pathways to the planned fiber route and spare capacity.
Check duct clearanceConfirm 7/3.5 mm dimensions and the air-blown cable requirement.
Plan the bundle routeUse the 44.4 mm bundle OD and project bend limits for civil design.
Request batch evidenceConfirm pressure, tensile, crush, impact, color, drum and quantity documents.

OEM & PROJECT CAPABILITY

Company capability for telecom supply

Oulu Automatic Equipment presents itself as a supplier of microduct connectors, HDPE microduct systems, cable blowing accessories and pneumatic fittings for telecom contractors, distributors and OEM partners.

Explore company capabilities

Quality inspection for Oulu microduct connector supply

Warehouse packing for Oulu microduct connector orders

B2B SOURCING SUPPORT

B2B purchasing support

The supplier’s Service page describes support from product consultation and customized solutions through production, delivery and after-sales. Include these details in a product enquiry:

Match nineteen pathways to the planned fiber route and spare capacity.
Target quantity, model or size mix, sample needs and packing preference.
Drawings, route conditions, pressure or sealing tests and compliance documents.
Current MOQ, price, freight, sample timing and production timing to be confirmed in the quotation.

Company-level support and commercial terms should be reconfirmed for the selected product and order.

Share dimensions, route conditions and quantities for a product-specific quotation.Send product requirements

자주 묻는 질문

What is a 19-way 7/3.5 mm microduct bundle used for?

It provides nineteen HDPE pathways for FTTH and air-blown fiber installations.

What are the inner duct dimensions?

The source lists 7 mm outside diameter and 3.5 mm inside diameter.

What is the bundle outside diameter?

The published bundle outside diameter is 44.4 mm ±1.2 mm.

What tensile and crush values are stated?

The source states inner-duct tensile strength of at least 470 N and a bundle crush load of 2,500 N.

What storage and operating temperatures are listed?

Storage and operation are stated as -40 to +70 °C, with installation from -30 to +50 °C.

What should a 19-way bundle enquiry include?

Provide way count, OD/ID, route length, bend limits, sheath, drum packing, quantity and test documents.
