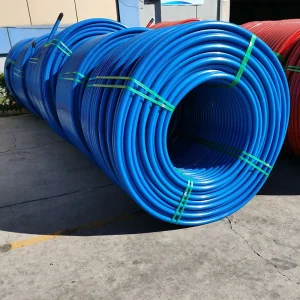

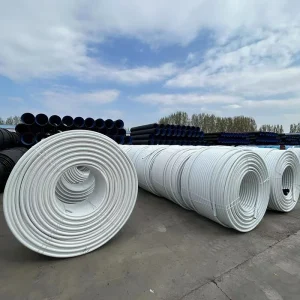

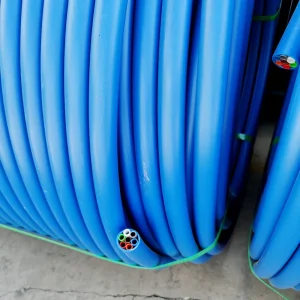

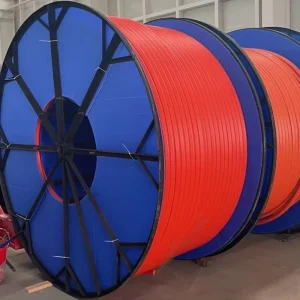

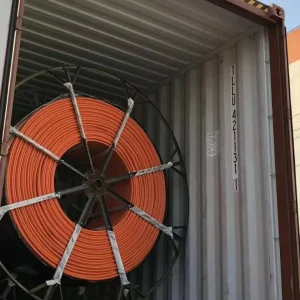

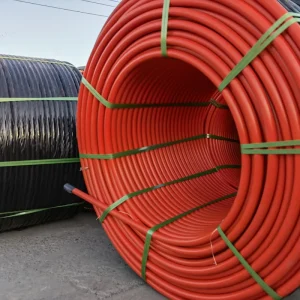

۷ روش تصویر گالری لوله HDPE دوبل ۱۲/۱۰ میلی‌متری ۷

میکروداکت‌های HDPE

۷ روش لوله پلی‌اتیلن سنگین (DB HDPE) سایز ۱۲/۱۰ میلی‌متر

شرکت تجهیزات خودکار ژجیانگ اولو با مسئولیت محدود شرح مختصر: جزئیات ضروری شماره مدل: ۷ راه قطر ۱۲/۱۰ میلی‌متر نوع بسته لوله DB: بسته لوله محل مبدأ: شانگهای، چین نام برند:ANMASPC کاربرد: FTTH مدت ضمانت: ۱۲ ماه شبکه: ندارد زیرکانال قطر داخلی: ۱۰ میلی‌متر زیرکانال قطر خارجی: ۱۲ میلی‌متر روکش PE: ۳.۴ میلی‌متر قطر خارجی: ۴۲.۸ میلی‌متر (±۱.۱ میلی‌متر) شاخص جریان ذوب: 0.1 ~ 0.4 گرم/10 دقیقه چگالی: حداقل 0.940 گرم بر سانتی‌متر مکعب مقاومت کششی در نقطه تسلیم: حداقل 20 مگاپاسکال افزایش طول در شکست: حداقل 350 درصد مقاومت در برابر ترک ناشی از تنش محیطی (F50): حداقل دمای نگهداری ۹۶ ساعته: -۴۰°C ~ +۷۰°C ظرفیت تأمین: ۱۰۰۰۰۰ قطعه در روز قیمت FOB: US $0.5 - 9,999 / قطعه حداقل مقدار سفارش: 100 قطعه ظرفیت تأمین: 10000 قطعه در ماه

دسته‌بندیمیکروداکت‌های HDPE
ارسال استعلام جزئیات محصول

اتصالات میکرو داکت

7-way 12/10 mm direct-buried HDPE microduct tube bundle

This 7-way 12/10 mm DB HDPE microduct tube bundle is presented for outdoor direct-bury FTTH and air-blown cable routes.

The source states 12 mm OD, 10 mm ID, 3.4 mm PE sheath, 42.8 mm bundle OD ±1.1 mm, bundle tensile 6,800 N and 2,000 N crush load. Confirm route design and batch tests.

جزئیات فنی

اطلاعات محصول منتشر شده

پست.
عملکرد مکانیکی
شرایط آزمون
عملکرد
استاندارد
1
استحکام کششی
بازدهی در سررسید
نرخ کشش:
۱۰۰ میلی‌متر بر دقیقه
≥620N
آی‌ئی‌سی ۶۰۷۹۴-۱-۲
روش E1
2
کراش
طول نمونه: ۲۵۰ میلی‌متر
بار: ۳۸۰ نیوتن
مدت زمان حداکثر بار: ۱ دقیقه
زمان بهبودی: ۱ ساعت
قطر خارجی و داخلی باید تحت بازرسی چشمی بدون آسیب و بدون کاهش قطر بیش از 15% قابل مشاهده باشد.
آی‌ئی‌سی ۶۰۷۹۴-۱-۲
روش E3
3
گرایش جنسی غیرمتعارف
≤120mm
-
آی‌ئی‌سی ۶۰۷۹۴-۱-۲
روش E10
4
تأثیر
شعاع سطح ضربه: ۱۰ میلی‌متر
انرژی ضربه: ۱ ژول
تعداد برخورد: ۳ بار
زمان بهبودی: ۱ ساعت
در بازرسی چشمی، نباید هیچ‌گونه آسیبی به میکرو داکت وارد شود.
آی‌ئی‌سی ۶۰۷۹۴-۱-۲
روش E4
5
شعاع خمش
تعداد نوبت‌ها: ۵
قطر سنبه: ۱۴۴ میلی‌متر.
تعداد سیکل‌ها: ۳
قطر خارجی و داخلی باید تحت بازرسی چشمی بدون آسیب و بدون کاهش قطر بیش از 15% قابل مشاهده باشد.
آی‌ئی‌سی ۶۰۷۹۴-۱-۲
روش E11
پست.
مورد
مشخصات
1
ظاهر
دیواره بیرونی صاف (پایداری‌شده در برابر اشعه ماوراء بنفش) بدون ناخالصی‌های قابل مشاهده؛ رنگ متناسب، بدون حباب یا ترک؛ دارای نشانه‌گذاری‌های مشخص
روی دیوار بیرونی.
2
استحکام کششی
از جوراب‌های کششی برای تنش دادن به نمونه مطابق جدول زیر استفاده کنید:
طول نمونه: ۱ دقیقه
سرعت کشش: ۲۰ میلی‌متر بر دقیقه
بار: ۶۸۰۰ نیوتن
مدت زمان کشش: ۵ دقیقه.
هیچ آسیب ظاهری یا تغییرشکل باقیمانده‌ای بیش از ۱۵۱ TP3T از قطر خارجی مجموعه کانال وجود ندارد.
3
مقاومت در برابر له شدن
یک نمونه ۲۵۰ میلی‌متری پس از ۱ دقیقه زمان بارگذاری و ۱ ساعت زمان بازیابی. بار (صفحه) باید ۲۰۰۰ نیوتن باشد. اثر صفحه بر روی
غلاف به عنوان صدمه مکانیکی در نظر گرفته نمی‌شود.
هیچ آسیب ظاهری یا تغییرشکل باقیمانده‌ای بیش از ۱۵۱ TP3T از قطر خارجی مجموعه کانال وجود ندارد.
4
تأثیر
شعاع سطح ضربه زننده باید ۱۰ میلی‌متر و انرژی ضربه ۱۰ ژول باشد. زمان بازگشت باید یک ثانیه باشد. اثر سطح ضربه زننده
روی میکروداکت به عنوان آسیب مکانیکی در نظر گرفته نمی‌شود.
هیچ آسیب ظاهری یا تغییرشکل باقیمانده‌ای بیش از ۱۵۱ TP3T از قطر خارجی مجموعه کانال وجود ندارد.
5
خم شدن
قطر سنبه باید ۴۰ برابر قطر خارجی نمونه باشد، ۴ دور، ۳ چرخه.
هیچ آسیب ظاهری یا تغییرشکل باقیمانده‌ای بیش از ۱۵۱ TP3T از قطر خارجی مجموعه کانال وجود ندارد.

تصاویر جزئیات محصول

جزئیات محصول

تصاویر دقیق محصول اصلی برای استفاده بصری حفظ می‌شود. قبل از سفارش، مدل، ابعاد و الزامات تست را تأیید کنید.

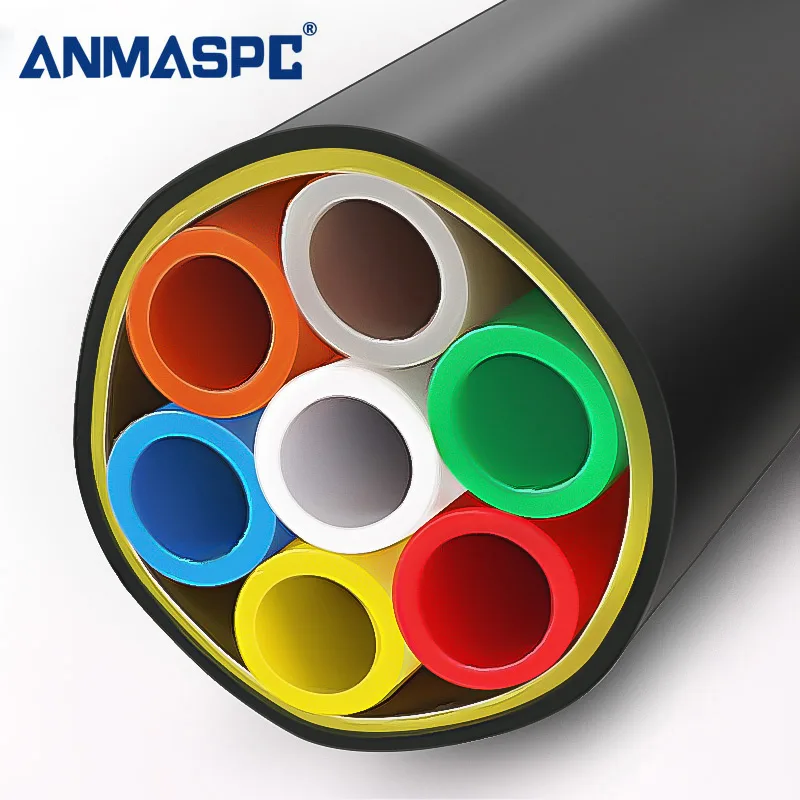

7-Way 12/10 mm Direct-Buried HDPE Microduct Tube Bundle detail 1

راهنمای انتخاب

Selecting a 7-way 12/10 mm DB bundle

از این نقاط بازبینی برای آماده‌سازی پرس‌و‌ش‌های مربوط به محصول استفاده کنید و قبل از سفارش، سوالات مربوط به تطابق، تست و مدارک را حل کنید.

  1. Confirm capacityMatch seven 12/10 mm pathways to the fiber route.
  2. Check the cable clearanceConfirm 10 mm ID and the blowing equipment.
  3. Plan direct burialUse the 42.8 mm bundle OD, sheath and bend requirements.
  4. Request batch evidenceConfirm tensile, crush, impact, pressure, color, drum and quantity documents.

قابلیت تولید بر اساس سفارش و پروژه

توانایی شرکت در تأمین تجهیزات مخابراتی

Oulu Automatic Equipment خود را به عنوان تامین کننده اتصالات میکروکول، سیستم‌های میکروکول HDPE، لوازم جانبی برای باد کردن کابل و اتصالات پنوماتیک برای پیمانکاران، توزیع‌کنندگان و شرکای OEM معرفی می‌کند.

توانایی‌های شرکت را بررسی کنید

بازرسی کیفیت برای تأمین کننده اتصالات میکرودیو Oulu
بسته بندی انبار برای سفارشات اتصالات میکرودک Oulu

پشتیبانی از تامینکنندگان B2B

حمایت از خرید B2B

The supplier’s Service page describes support from product consultation and customized solutions through production, delivery and after-sales. Include these details in a product enquiry:

  • Match seven 12/10 mm pathways to the fiber route.
  • مقدار هدف، ترکیب مدل یا سایز، نیاز به نمونه و ترجیحات بسته بندی.
  • نقشه‌ها، شرایط مسیر، آزمایش‌های فشاری یا ضد نشت و مدارک انطباق.
  • حداقل مقدار خرید فعلی، قیمت، هزینه حمل و نقل، زمان تحویل نمونه و زمان تولید باید در نقل قول تأیید شوند.

حمایت از سطح شرکت و شرایط تجاری باید برای محصول و سفارش انتخاب شده تایید شوند.

ابعاد، شرایط مسیر و مقدار یک محصول را برای دریافت یک قیمت مشخص به اشتراک بگذارید.ارسال نیازهای محصول

حمایت از پروژه

طراحی درستترین راه حل برای لوله‌های میکرونیت

بررسی راهکارهای مسیر میکرودک و خدمت صفحات مربوط به زمینه پروژه، سپس تطابق دقیق، اسناد و شرایط تجاری در پیشنهاد قیمت تأیید کنید.

برنامه خود را مطرح کنید

پرسش‌های متداول

سوالات متداول

What is a 7-way 12/10 mm bundle used for?

It provides seven larger HDPE pathways for direct-buried FTTH and air-blown cable routes.

What are the inner dimensions?

The source states 12 mm outside diameter and 10 mm inside diameter.

What is the bundle outside diameter?

The published bundle OD is 42.8 mm ±1.1 mm.

What tensile strength is stated?

The source states bundle tensile strength of at least 6,800 N and inner tensile of at least 620 N.

What temperatures are listed?

Storage and operation are stated as -40 to +70°C, with installation from -30 to +50°C.

What should a DB bundle enquiry include?

Provide way count, OD/ID, burial route, bend limits, drum packing, quantity and test documents.
