3-way 12/10 mm direct-buried HDPE microduct tube bundle

This 3-way DB HDPE microduct bundle is presented for FTTH and underground air-blown cable installation.

The snapshot contains a naming conflict between the title and one essential-details line, while the technical table identifies a 3-way 12/10 mm bundle. The table states 12 mm OD, 10 mm ID, 3.4 mm sheath, 16 bar pressurization, at least 620 N inner tensile and 4,600 N bundle tensile; confirm the current model label and drawing.

جزئیات فنی

اطلاعات محصول منتشر شده

Physical and Mechanical Properties – Inner Micro duct 12/10mm
1	ظاهر بصری	بازرسی چشمی	دارای سطح داخلی شیاردار و سطح خارجی صاف، عاری از تاول، حفره انقباضی، پوسته‌پوسته شدن، خراش و زبری.
2	قطر خارجی	ANMASPC	12.0mm ± 0.1mm
3	ضخامت دیوار	ANMASPC	1.00mm ± 0.10mm
4	لق لق قطر داخلی	دمیدن به توپ فولادی	یک ساچمه فولادی ۸.۵ میلی‌متری را می‌توان آزادانه از داخل کانال دمید.
5	بیضی‌وارگی	ANMASPC	≤ 5%
6	فشارگذاری	5 minutes @ 16bar each duct	بدون آسیب و نشتی
7	گرایش جنسی غیرمتعارف	استاندارد IEC 60794-1-2 روش E10	≤ 120mm
8	استحکام کششی	نرخ کشش: ۱۰۰ میلی‌متر بر دقیقه	≥ 620N
9	کراش	طول نمونه: ۲۵۰ میلی‌متر بار: ۳۸۰ نیوتن مدت زمان حداکثر بار: ۱ دقیقه زمان بهبودی: ۱ ساعت	بدون تغییر شکل باقیمانده بیش از 15% در قطر داخلی و خارجی، باید آزمون تلرانس قطر داخلی را پاس کند.
10	تأثیر	استاندارد IEC 60794-1-2 روش E4 1.0J Impact, recovery time 1 hour	بدون تغییر شکل باقیمانده بیش از 15% در قطر داخلی و خارجی، باید آزمون تلرانس قطر داخلی را پاس کند.
11	بازگشت حرارتی	110℃ ～ 23℃, 1 hour	≤ 3%
12	حداقل شعاع خمش	144mm	بدون تغییر شکل باقیمانده بیش از 15% در قطر داخلی و خارجی، باید آزمون تلرانس قطر داخلی را پاس کند.
13	ضریب اصطکاک	750mm Diameter, 450°loop, 5kg mass	≤ 0.1
14	رنگ و چاپ	بازرسی چشمی	طبق مشخصات مشتری

تست	ویژگی	روش آزمون	معیارهای پذیرش
Physical and Mechanical Properties – tube bundles
1	ظاهر بصری	بازرسی چشمی, روکش بیرونی: مشکی	دارای سطح داخلی شیاردار و سطح خارجی صاف، عاری از تاول، حفره انقباضی، پوسته‌پوسته شدن، خراش و زبری.
2	قطر خارجی	ANMASPC	35.8mm (± 1.1mm)
3	ضخامت دیوار غلاف	ANMASPC	3.40mm ± 0.20mm
4	فشارگذاری	۵ دقیقه با فشار ۱۶ بار برای هر کانال	بدون آسیب و نشتی
5	استحکام کششی	نرخ کشش: ۱۰۰ میلی‌متر بر دقیقه	≥ 4600N
6	کراش	طول نمونه: ۲۵۰ میلی‌متر بار: ۲۰۰۰ نیوتن مدت زمان حداکثر بار: ۱ دقیقه زمان بهبودی: ۱ ساعت	بدون تغییر شکل باقیمانده بیش از 15% در قطر داخلی و خارجی، باید آزمون تلرانس قطر داخلی را پاس کند.
7	تأثیر	استاندارد IEC 60794-1-2 روش E4 10.0J Impact, recovery time 1 hour	بدون تغییر شکل باقیمانده بیش از 15% در قطر داخلی و خارجی، باید آزمون تلرانس قطر داخلی را پاس کند.
8	حداقل شعاع خمش	720mm	بدون تغییر شکل باقیمانده بیش از 15% در قطر داخلی و خارجی، باید آزمون تلرانس قطر داخلی را پاس کند.
9	رنگ و چاپ	بازرسی چشمی	طبق مشخصات مشتری

تصاویر جزئیات محصول

جزئیات محصول

تصاویر دقیق محصول اصلی برای استفاده بصری حفظ می‌شود. قبل از سفارش، مدل، ابعاد و الزامات تست را تأیید کنید.

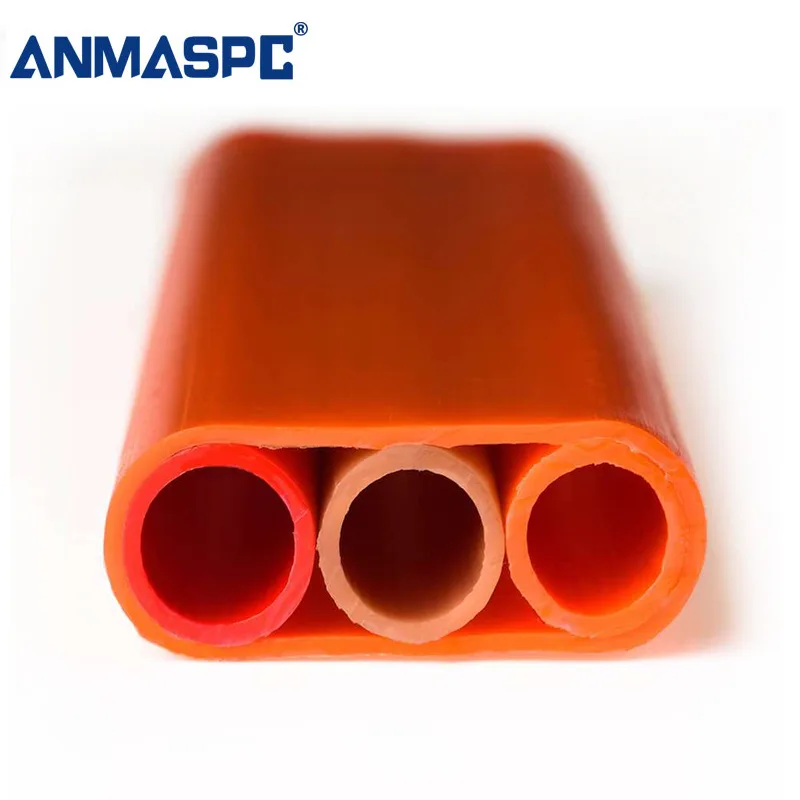

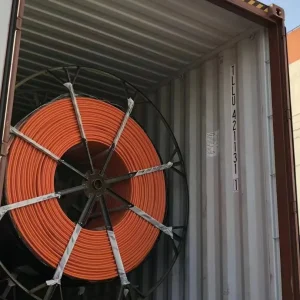

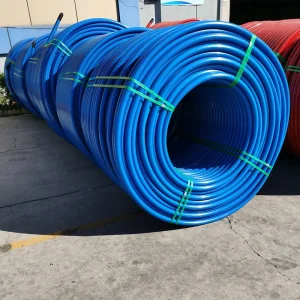

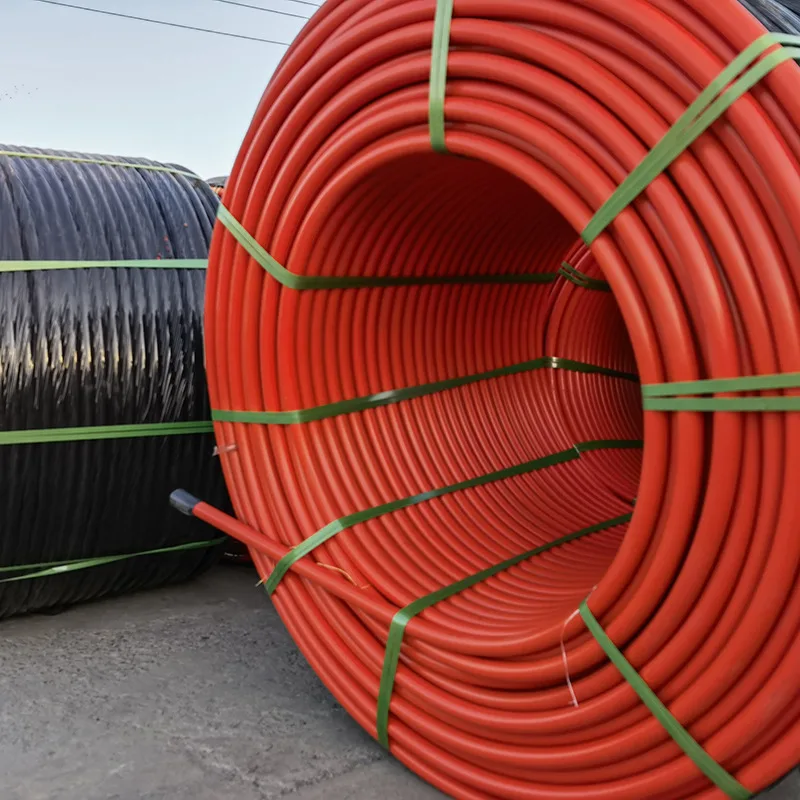

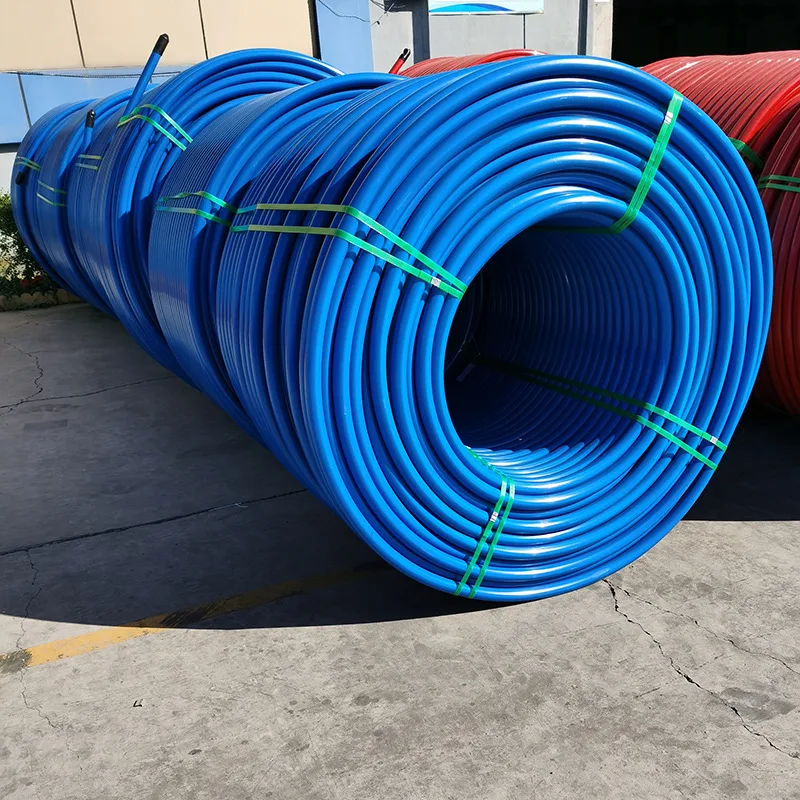

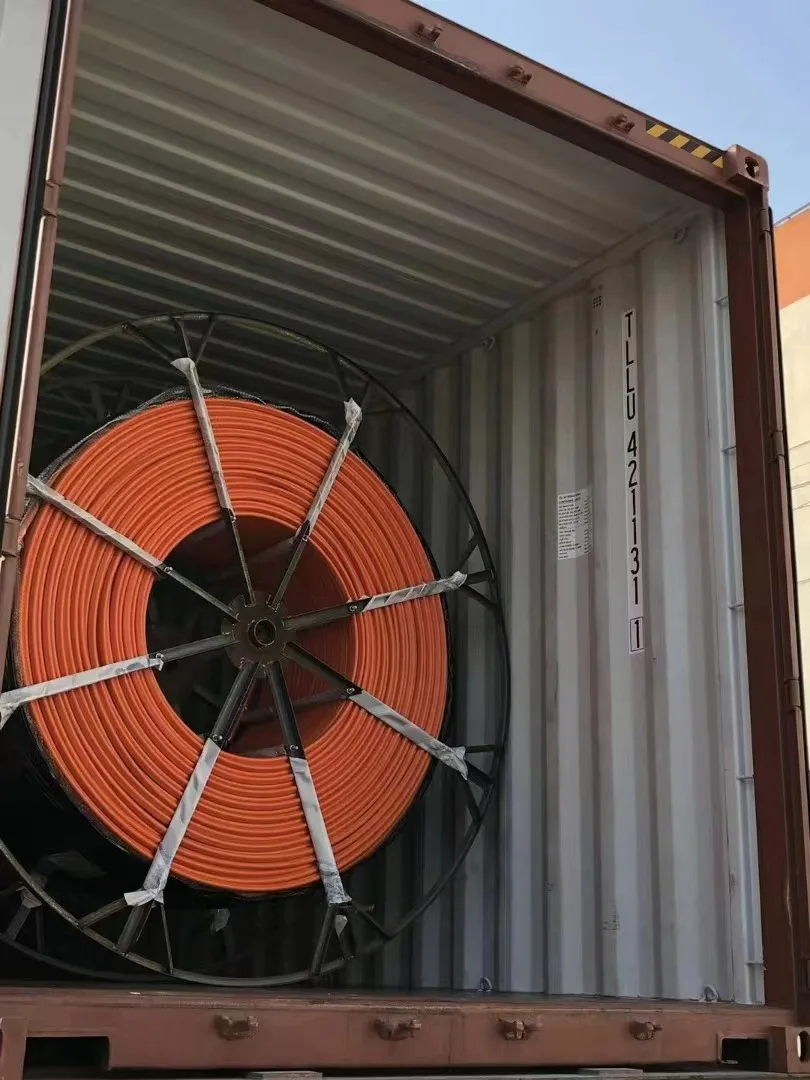

3-Way 12/10 mm Direct-Buried HDPE Microduct Tube Bundle detail 1

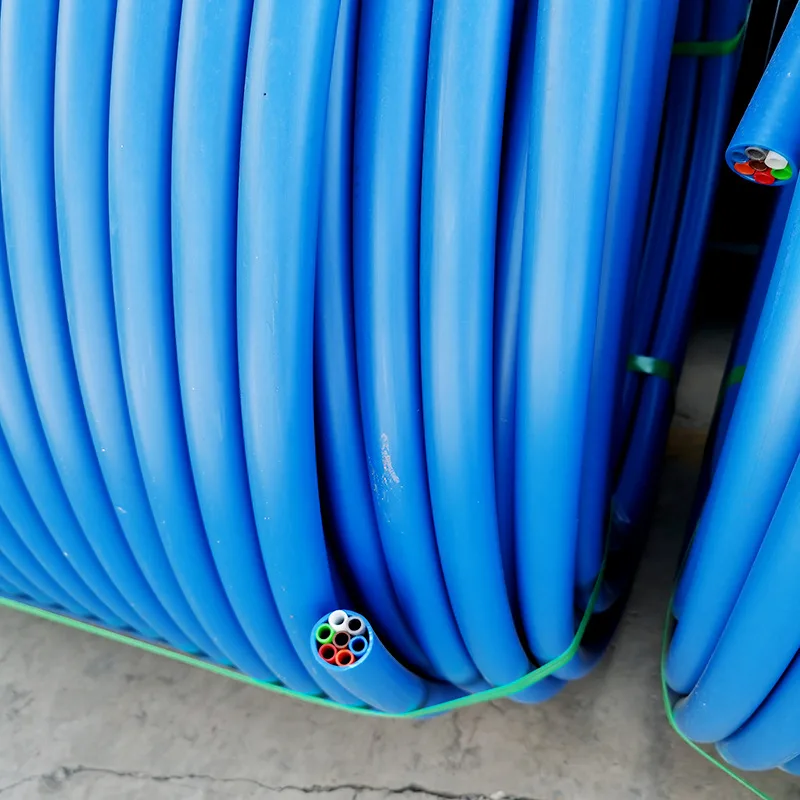

3-Way 12/10 mm Direct-Buried HDPE Microduct Tube Bundle detail 2

3-Way 12/10 mm Direct-Buried HDPE Microduct Tube Bundle detail 3

3-Way 12/10 mm Direct-Buried HDPE Microduct Tube Bundle detail 4

3-Way 12/10 mm Direct-Buried HDPE Microduct Tube Bundle detail 5

3-Way 12/10 mm Direct-Buried HDPE Microduct Tube Bundle detail 6

3-Way 12/10 mm Direct-Buried HDPE Microduct Tube Bundle detail 7

3-Way 12/10 mm Direct-Buried HDPE Microduct Tube Bundle detail 8

3-Way 12/10 mm Direct-Buried HDPE Microduct Tube Bundle detail 9

3-Way 12/10 mm Direct-Buried HDPE Microduct Tube Bundle detail 10

3-Way 12/10 mm Direct-Buried HDPE Microduct Tube Bundle detail 11

3-Way 12/10 mm Direct-Buried HDPE Microduct Tube Bundle detail 12

راهنمای انتخاب

Selecting a 3-way 12/10 mm DB microduct bundle

از این نقاط بازبینی برای آماده‌سازی پرس‌و‌ش‌های مربوط به محصول استفاده کنید و قبل از سفارش، سوالات مربوط به تطابق، تست و مدارک را حل کنید.

Confirm the way countUse the technical table and project drawing to resolve the title versus essential-details naming conflict.
Check cable clearanceConfirm 12/10 mm dimensions and the 8.5 mm blowing-ball clearance stated in the table.
Plan the buried routeUse the bundle OD, sheath and bend limits from the confirmed drawing.
Request batch evidenceConfirm pressure, tensile, crush, impact, color, drum packing and quantity documents.

قابلیت تولید بر اساس سفارش و پروژه

توانایی شرکت در تأمین تجهیزات مخابراتی

Oulu Automatic Equipment خود را به عنوان تامین کننده اتصالات میکروکول، سیستم‌های میکروکول HDPE، لوازم جانبی برای باد کردن کابل و اتصالات پنوماتیک برای پیمانکاران، توزیع‌کنندگان و شرکای OEM معرفی می‌کند.

توانایی‌های شرکت را بررسی کنید

بازرسی کیفیت برای تأمین کننده اتصالات میکرودیو Oulu

بسته بندی انبار برای سفارشات اتصالات میکرودک Oulu

پشتیبانی از تامینکنندگان B2B

حمایت از خرید B2B

The supplier’s Service page describes support from product consultation and customized solutions through production, delivery and after-sales. Include these details in a product enquiry:

Use the technical table and project drawing to resolve the title versus essential-details naming conflict.
مقدار هدف، ترکیب مدل یا سایز، نیاز به نمونه و ترجیحات بسته بندی.
نقشه‌ها، شرایط مسیر، آزمایش‌های فشاری یا ضد نشت و مدارک انطباق.
حداقل مقدار خرید فعلی، قیمت، هزینه حمل و نقل، زمان تحویل نمونه و زمان تولید باید در نقل قول تأیید شوند.

حمایت از سطح شرکت و شرایط تجاری باید برای محصول و سفارش انتخاب شده تایید شوند.

ابعاد، شرایط مسیر و مقدار یک محصول را برای دریافت یک قیمت مشخص به اشتراک بگذارید.ارسال نیازهای محصول

پرسش‌های متداول

سوالات متداول

What is a 3-way 12/10 mm bundle used for?

It provides HDPE pathways for underground FTTH and air-blown fiber routes.

What are the inner dimensions?

The technical table states 12 mm outside diameter and 10 mm inside diameter.

How many ways does the product have?

The technical table identifies 3 ways, while one essential-details line says 4 ways. Confirm the exact model before ordering.

What tensile value is stated?

The table states at least 620 N inner tensile and at least 4,600 N bundle tensile. Confirm the current batch report.

What temperatures are listed?

Storage and operation are stated as -40 to 70 C, with installation from -30 to 50 C.

What should a bundle enquiry include?

Provide way count, OD/ID, route and burial conditions, bend limits, drum packing, quantity and current test documents.
