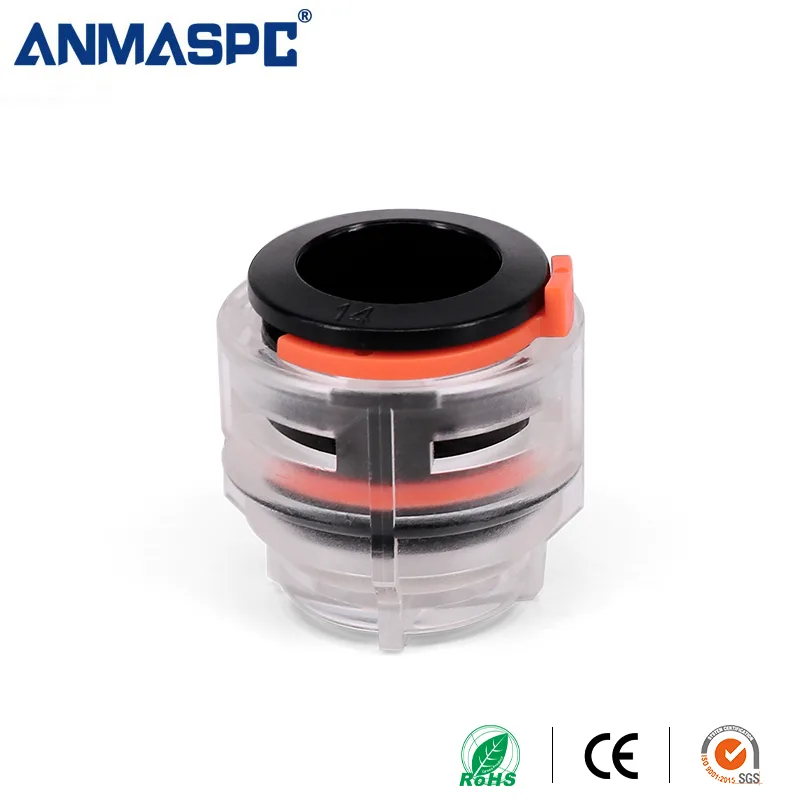

imagen de la galería 1 de la Tapa de Extremo del Tope de Fin

Conectores para microductos

Tapa de extremo para tope de final de carrera

Zhejiang Oulu Automatic Equipment Co., Ltd. Short Description: DESCRIPTION： Standard transparent end caps, which are used to terminate open ended Tubes to avoid air leakage, water or other material ingress. End caps are preassembled with security clips. MAIN FEATURES： ① Safety clips included ②  Push-ft technology ③  Working Pressure: max. 25 bars

CategoríaConectores para microductos
Enviar consulta Detalles del producto

Detalles del producto

Breve descripción:

DESCRIPTION：

Standard transparent end caps, which are used to terminate open ended Tubes to avoid air leakage, water or other material ingress. End caps are preassembled with security clips.

MAIN FEATURES：

① Clips de seguridad incluidos

② Push-ft technology

② Presión de trabajo: máx. 25 bar

Descripción

                End Stop End Cap detail image 1                         End Stop End Cap detail image 2 Componentes
1 Casquillo POM
2 Pinza de bloqueo POM
3 Cartucho ALEACIÓN DE ZINC
4 Garra de bloqueo SUS301/304
5 Anillo de soporte POM
6 Anillo de sello TEP
7 Cuerpo PC2807
Tubo de resistencia
Material de la tubería HDPE, PE, Nailon, Poliuretano
Diámetro exterior de la tubería Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ16,Φ18,Φ20
Parámetro técnico
Trabajando con fluidos Aire
Tensión 0,15~0,8 MPa Sin fugas
Prueba de tracción 400N
Presión de prueba 2,5 MPa
Rango de presión de operación 0~1,6 MPa
Temperatura ambiente y temperatura del fluido -40~60°C
Temperatura de instalación -10℃/+50℃
Temperatura de soplado recomendada -15℃/+35℃
Grado de protección IP68
Grado resistente a los rayos UV F1
Fuerza de inserción 50N máx(5kg)
Esperanza de vida: 25 años
Estándares: EN 50411-2-8

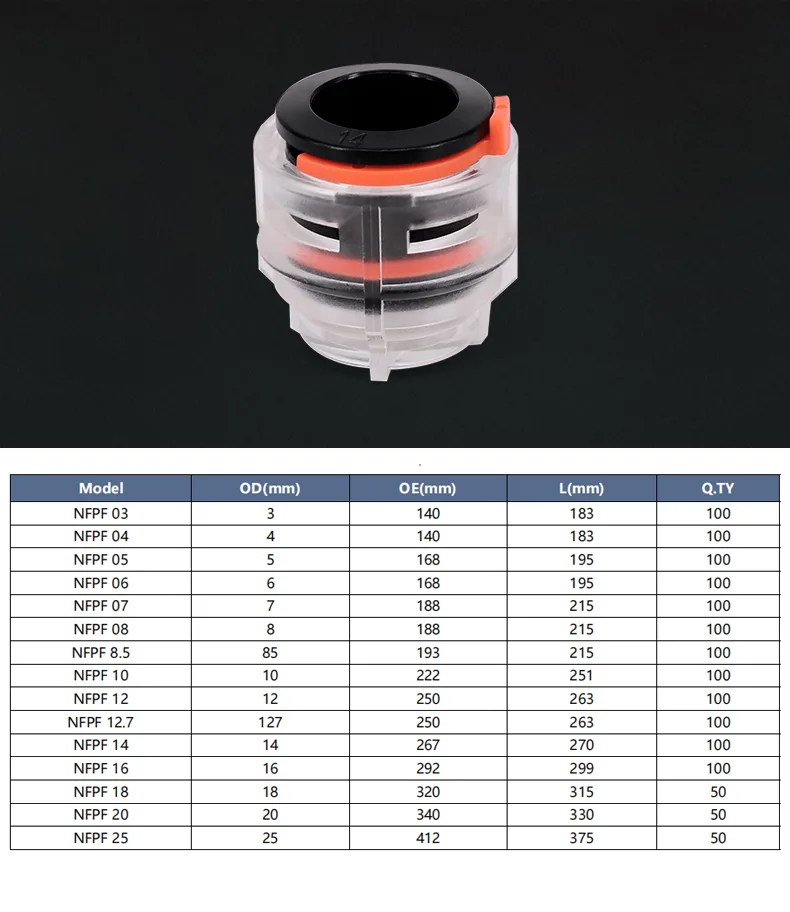

Especificaciones y dimensiones
Código ANMASPC OD/ID
FPF3 3
FPF4 4
FPF5 5
FPF6 6
FPF7 7
FPF8 8
FPF10 10
FPF12 12
FPF14 14
FPF16 16
FPF18 18
FPF20 20
End Stop End Cap detail image 3

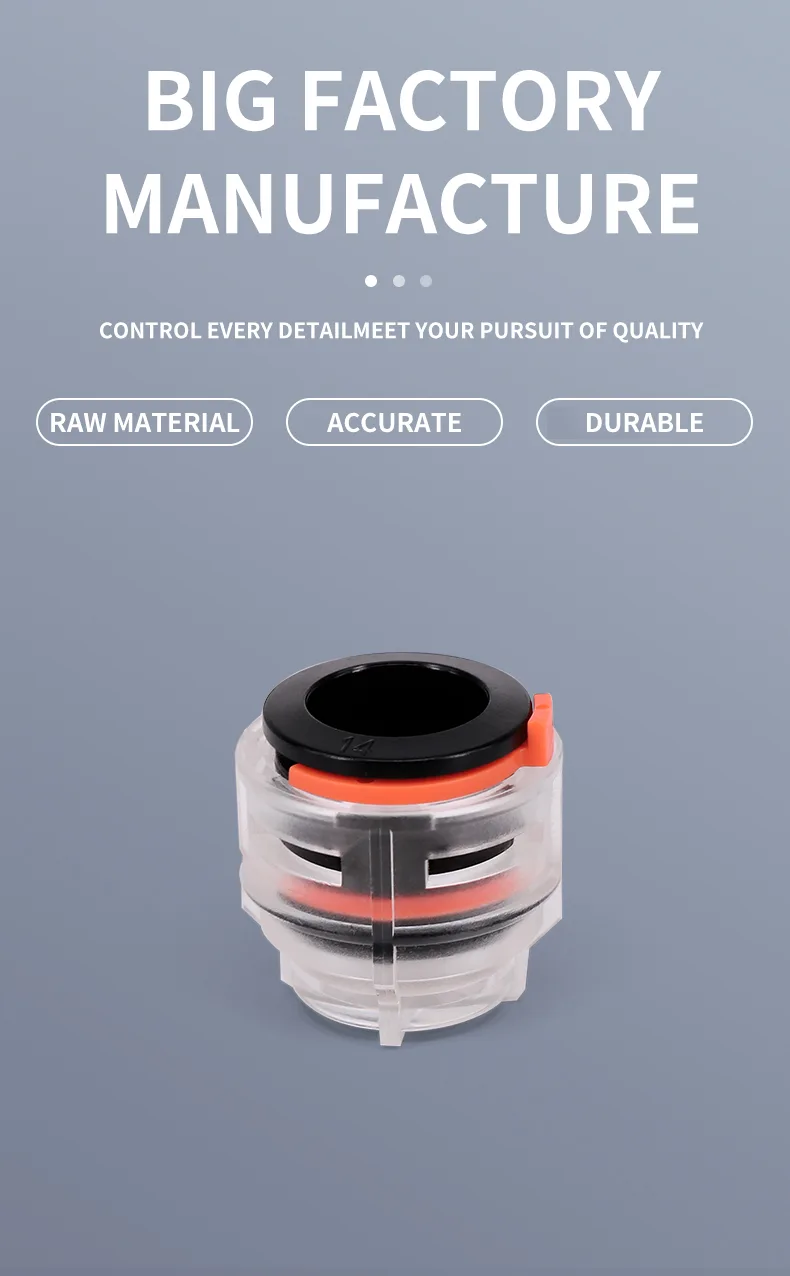

End Stop End Cap detail image 4

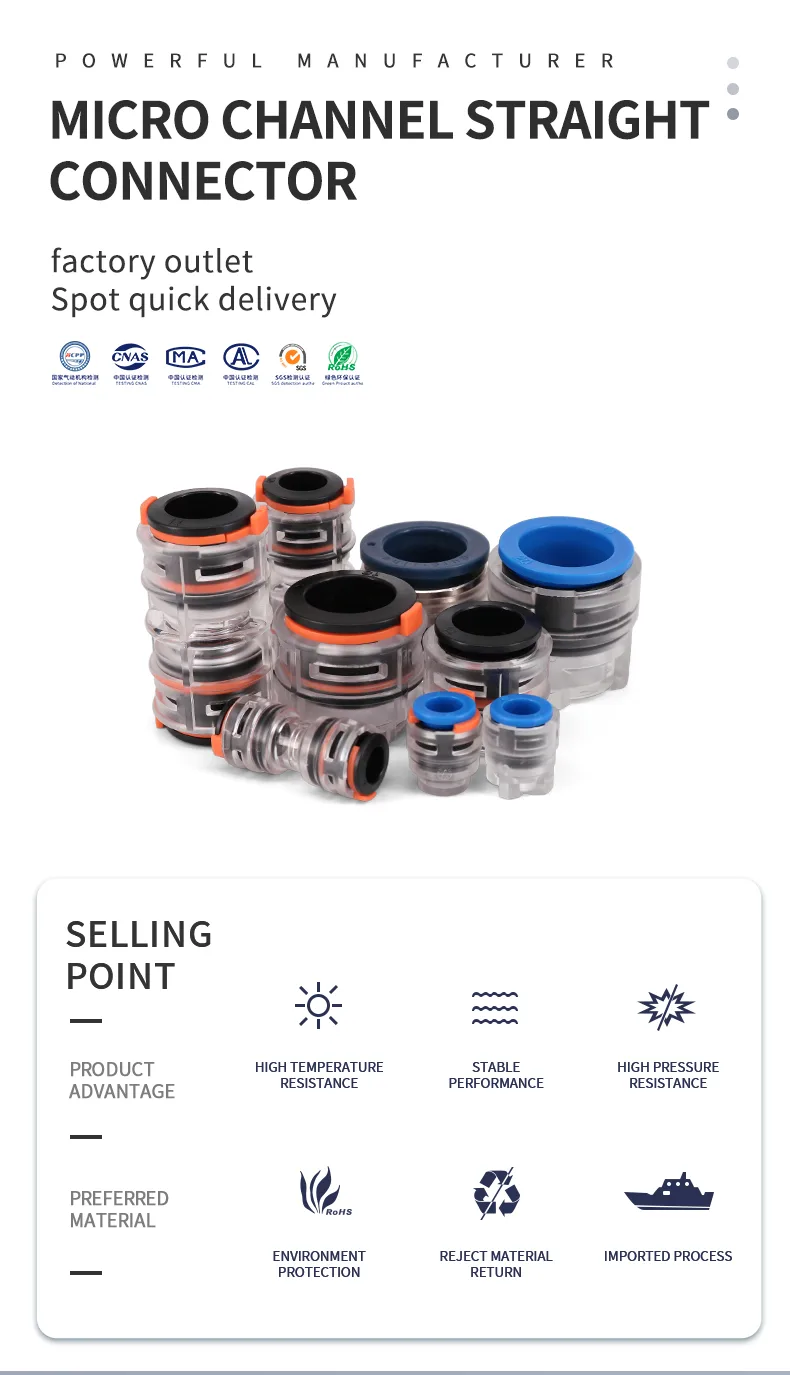

End Stop End Cap detail image 5
End Stop End Cap detail image 6

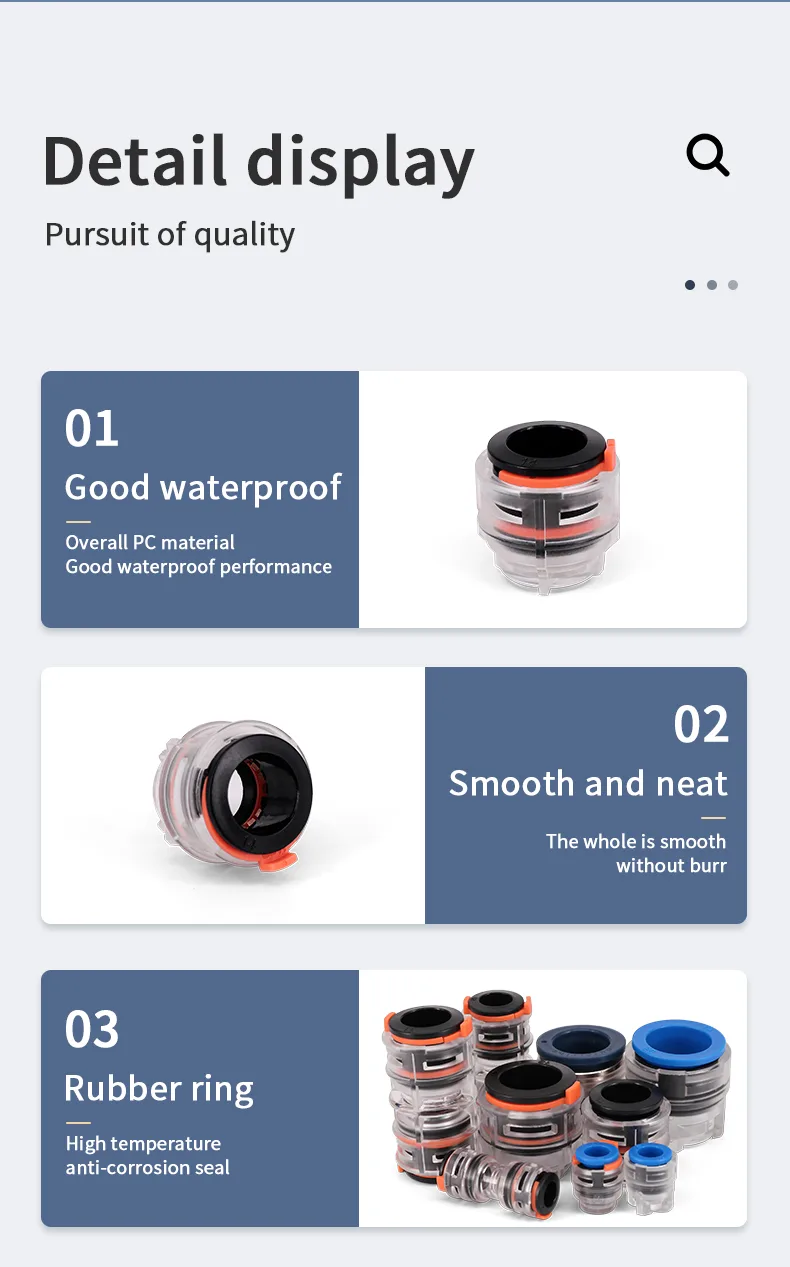

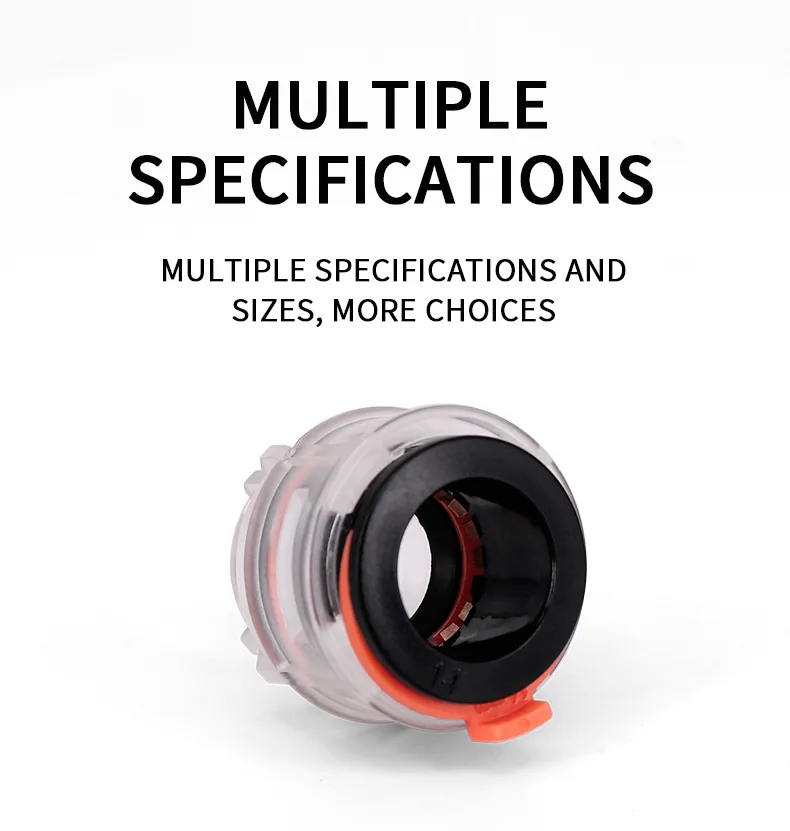

End Stop End Cap detail image 7
End Stop End Cap detail image 8

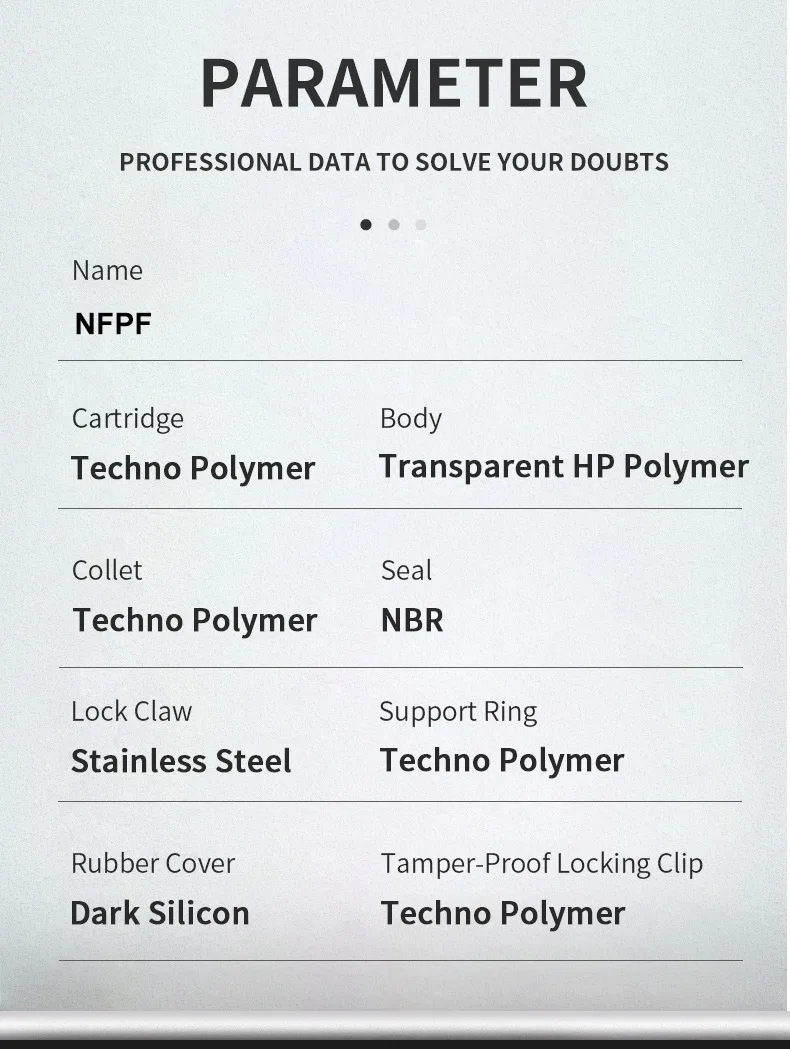

End Stop End Cap detail image 9
End Stop End Cap detail image 10
End Stop End Cap detail image 11
End Stop End Cap detail image 12
End Stop End Cap detail image 13
