A steel pipe coupling must match both the pipe interface and the job the joint performs. A connection can look correctly sized yet fail because its sealing range, pipe preparation, gasket or movement allowance is wrong. The selection process should therefore start with measured pipe data and the piping design, followed by a documented installation and acceptance method.
Choose a steel pipe coupling by the actual pipe outside diameter, wall condition, medium, pressure-and-temperature duty, movement allowance, and corrosion environment—not by nominal size alone. A rigid coupling is normally used where alignment and restraint are intended, while a flexible design may accommodate limited movement only when the manufacturer and piping design allow it. Lock the complete data set before purchase, then inspect and pressure-test the installed line to the applicable project procedure.
Čelični spojnik za cijevi spaja kompatibilne krajeve cijevi putem navoja, kompresijske opreme, navlake i pričvrsnih elemenata ili kućišta s brtvom. On je samo jedan element cjevovodne sklopine: materijal cijevi, metoda spoja, potpore i plan puštanja u rad moraju biti usklađeni. ASME B31.3 se široko koristi za procesne cjevovode, ali primjenjivost ovisi o sistemu i nadležnosti.
Decide what the pipe joint must do
Prvo definirajte šta spoj mora raditi. Pravolinijska popravka, produženje, prijelaz i veza izložena vibracijama ne stvaraju iste zahtjeve. Zabilježite treba li cijevnoj liniji ograničenje pomaka, ograničenu deformaciju, pristup za rastavljanje ili trajni spoj. Kruti spojevi daju prednost poravnanju; fleksibilni proizvodi prihvataju samo pomak naveden za taj proizvod i sustav. Nijedno ne ispravlja neosiguranu cijev niti pretjerano termičko pomicanje.
| Pristup uparivanju | Tipična upotreba | Osnovna korist | Ključna tačka pregleda |
|---|---|---|---|
| Rigidno mehaničko spajanje | Poravnati trčanja gdje je potrebna suzdržanost | Kontrolirana pozicija zgloba | Potvrdite poravnanje, pripremu krajeva cijevi i detalj potpore. |
| Fleksibilni mehanički spoj | Sistemi dizajnirani za ograničeno kretanje ili savijanje | Određeni smještaj kretanja | Koristiti samo unutar navedenih granica kretanja i rada. |
| threaded steel coupling | Servisne cijevi manjeg promjera kompatibilne sa žicama | Poznato sastavljanje na terenu | Potvrdite oblik žbuke, praksu primjene brtvila i prikladnost zida |
| Popravak navlake ili kompresijskog spoja | Odobreni popravci ili spojevi s ravnim krajevima | Može smanjiti zahtjeve za vrućim radom | Provjerite vanjski promjer, stanje površine i postupak popravka. |
Check how joint movement changes the support design
For grooved piping, the difference between rigid and flexible couplings affects the whole pipe run. Victaulic’s explanation of rigid and flexible couplings describes flexible designs that permit controlled linear and angular movement, while rigid designs restrain movement at the joint. This distinction applies to the documented grooved system; it should not be transferred to an unrelated pneumatic quick coupling merely because both products are called couplings.
Ask the designer where movement is supposed to occur. A flexible joint may allow a calculated change in pipe position, but its available movement depends on the exact product, size, assembly condition and operating limits. Supports, anchors and guides must account for that behavior. A coupling is not permission to leave pipe unsupported, correct excessive misalignment by force or assume that all vibration will disappear.
Record the required axial movement, angular deflection and installation gap in the design package where relevant. Then compare them with the current manufacturer’s limits and instructions. For an adjacent component category, the stainless-steel joint guide helps separate tube fittings and quick couplers from pressure-pipe joining systems. Keep the required function explicit when requesting alternatives.
Measure the pipe before choosing the coupling size
Nominalna veličina cijevi (NPS) ili nominalni promjer (DN) označava seriju cijevi, ali ne dokazuje da će spoj odgovarati. Linija narudžbe s oznakom "DN 50" i dalje zahtijeva vanjski promjer, materijal cijevi, debljinu zida, stanje krajeva i odobreni raspon proizvođača. Izmjerite cijev na spoju, posebno na starijim, obojenim, ovalnim ili popravljenim dijelovima.
Koristite upute za ugradnju i dimenzionalne granice proizvođača. Izmjerite vanjski promjer odgovarajućom mjernom trakom ili mjernim klizačem, po potrebi provjerite okruglost i uporedite rezultate s dostavljenim rasponom. Prije naručivanja popravnog spojnog elementa, uklonite oštećeni, korozirani ili vidljivo neokrugli kraj.
| Polje | Zašto je to potrebno pri kupovini | Primjer korisnog unosa | Rizik ako se izostavi |
|---|---|---|---|
| Dimenzije cijevi | Uspostavlja kompatibilno sučelje | Mjereni OD, nominalna veličina, raspon zidova | Neispravno pristajanje ili opseg brtvljenja |
| Medij i operativni opseg | Vodič za pregled materijala i dihtunga | Komprimirani zrak, voda ili procesni medij; projektni pritisak i temperatura | Neprikladan brtveni materijal |
| Zajednička dužnost | Razdvaja rigidne od fleksibilnih potreba | Poravnana ekstenzija, popravak ili definisani dozvoljeni pomak | Neočekivan pokret ili stres |
| Životna sredina | Postavlja pitanje o zaštiti od korozije | Unutrašnja suha zona, zona za pranje, ili izloženost na otvorenom | Prerana degradacija |
| Prihvaćanje dokaza | Određuje opseg prijema i predaje | Installation instructions, marking, inspection records | Spor oko kasnog odobrenja |
Resolve a thread mismatch before applying sealant
Threaded connections require more than a nominal diameter. BSP and NPT use different thread geometries; a fitting that turns into a port for a few revolutions is not proof of a compatible joint. The Hosemaster’s BSP and NPT comparison identifies the 55-degree BSP and 60-degree NPT flank angles. Pitch, diameter, taper and the intended sealing interface must also match the specified mating parts.
BSPP connections commonly use a defined face, washer or O-ring sealing arrangement rather than relying on parallel threads to seal. Tapered-thread connections use their specified mating geometry and sealing practice. Do not generalize one rule to every parallel or tapered combination: the precise thread designation and manufacturer’s approved pairing control the decision. An adapter, where needed, must have the correct designation at each end and a rating suitable for the assembly.
The BSP versus NPT thread-matching guide provides a useful checklist for pneumatic interfaces. For pipe procurement, put the full designation, mating component and sealing method on the enquiry. If the existing port cannot be identified, isolate the system and obtain dimensional or gauge-based identification before ordering. Extra torque or additional tape cannot convert an unidentified interface into an approved connection.
Check pressure, temperature, movement, and corrosion
Uzmite u obzir medij linije, vanjsku atmosferu, sredstva za čišćenje, temperaturu i susjedne materijale. "Čelik" nije potpuni zahtjev za koroziju. Na otvorenom, zadržavanje vode, oštećenje premaza, pukotine, kontakt sa zemljom i pristup mogu biti jednako važni kao i osnovni legura. ISO 12944 pruža okvir za zaštitne sisteme boja; ne odobrava određeno spajanje.
Usporedite ukupne instalacijske troškove, a ne samo cijenu po jedinici. Jeftiniji spoj može stvoriti dodatne troškove zbog pripreme površine, specijalnog alata, neuspjeha testa ili ponovne mobilizacije. Usporedite opcije s stvarnim redoslijedom instalacije i planom prihvatanja.

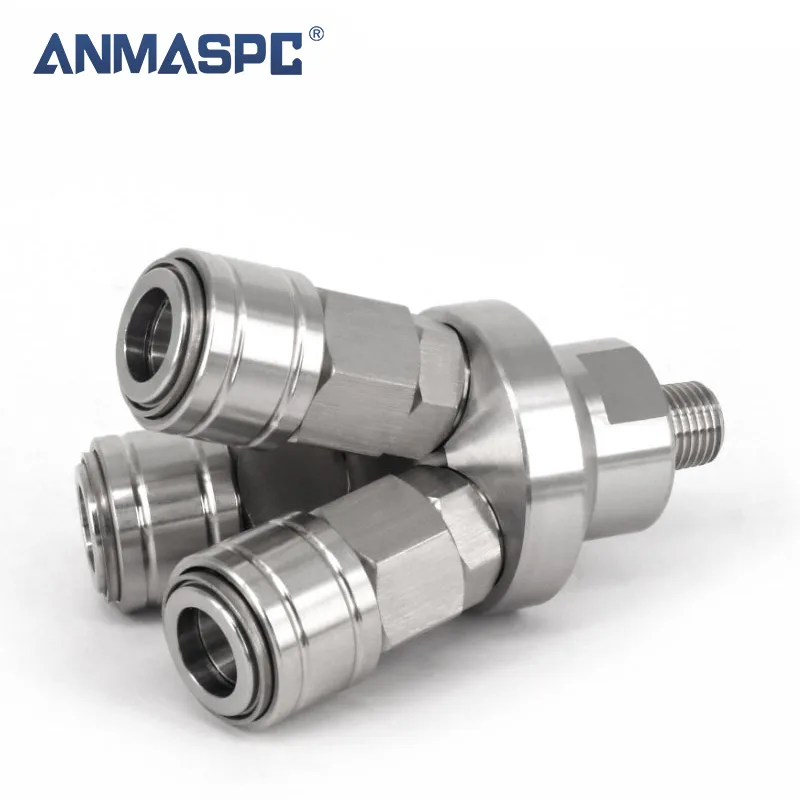

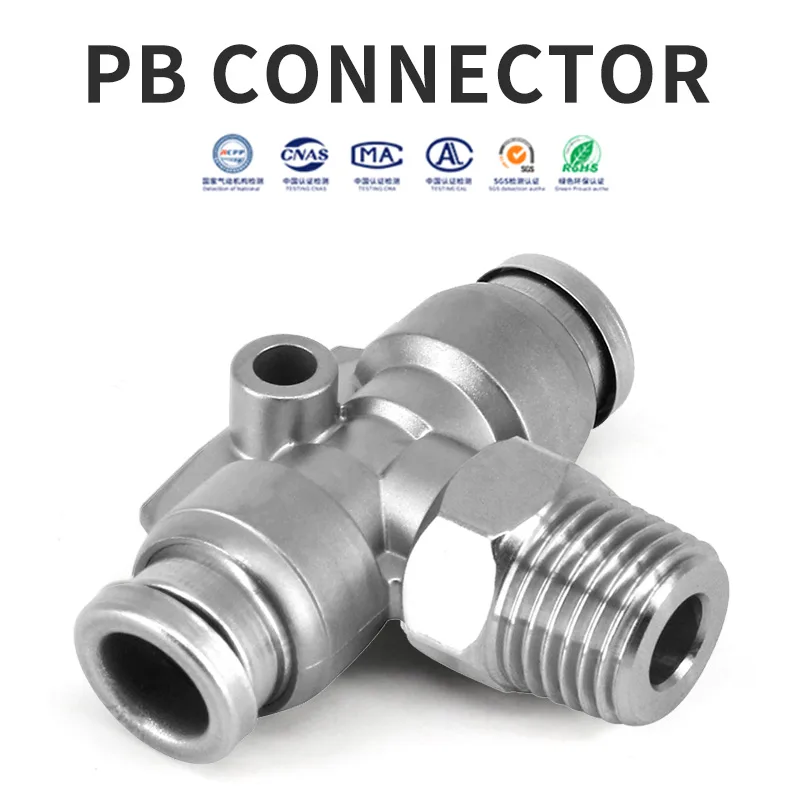

For pneumatic lines, one-touch fittings help distinguish tube-fitting assemblies from steel pipe couplings; stainless-steel joints clarify common connection terminology.
Put the coupling requirements in one specification
Standardi mogu definirati zahtjeve za cijevi, premaze, navoje ili ispitivanja, ali je važan njihov opseg. ASTM A53/A53M obuhvata određene crne i cinkom premazane zavarene i bezšavne čelične cijevi; ne certificira svaki priključak. ASTM A123/A123M se bavi galvaniziranim željezom i čelikom, dok ASTM A153/A153M obuhvata galvanizirane armature. Navedite primjenjivi dokument, izdanje i zahtjev za prihvatanje umjesto oslanjanja na opću tvrdnju o usklađenosti.
ASME B31.3 uključuje odredbe za pregled i ispitivanje na pritisak procesne cijevovode, u skladu s njegovim opsegom i zahtjevima projekta. Smatrajte ispitivanje na pritisak aktivnošću na nivou sistema: odgovarajuća procedura treba da odredi metodu, medij za ispitivanje, pritisak, sigurnosne kontrole, trajanje zadržavanja i evidenciju.
Prije puštanja u rad izdajte pet osnovnih stavki: provjerene dimenzije; tip spoja; materijali i brtveni elementi; radne i okolišne granice; te zahtjeve za ugradnju, inspekciju i dokumentaciju. Microduct Connector može razmotriti opcije konektora i pneumatskih komponenti, ali odobrena specifikacija cjevovoda ostaje mjerodavna.
Inspect the joint after installation
Slijedite upute specifične za proizvod u vezi s stanjem krajeva cijevi, brtvila ili maziva gdje je to navedeno, metode zatezanja i eventualne potrebne razmake ili oznake za umetanje. Izbjegavajte terenske izmjene bez odobrenja projekta. Kod navojnih sistema ispravan oblik navoja je važan; kod proizvoda s brtvilom važni su čistoća i pravilno sjedanje brtve.
Koristite inspekciju u tri faze. Prilikom prijema provjerite identitet, raspon veličina, vidljiva oštećenja i dokumente. Prije montaže potvrdite dimenzije cijevi, oznake komponenti i upute. Nakon montaže pregledajte poravnanje, uparivanje, pričvrsne elemente i oštećenja premaza; zatim izvedite odobreni test curenja ili pritiska i zabilježite korektivne mjere.
Kada projekt uključuje servisne trase od polietilena, uporedite te interfejse zasebno: ovaj vodič za HDPE kompresijske spojke objašnjava zašto metode spajanja specifične za materijal ne bi trebalo smatrati zamjenjivim sa spojevima čeličnih cijevi.
Često postavljana pitanja
Šta je spojka za čeličnu cijev?
Čelični spojnik za cijevi spaja kompatibilne krajeve cijevi. Može biti navojni, mehanički, kompresijski ili namijenjen popravku. Odaberite ga prema dimenzijama cijevi, radnim uvjetima i funkciji spoja.
Kako odabrati pravu veličinu spojnice za cijev?
Provjerite proizvođačev navedeni raspon veličina u odnosu na izmjereni vanjski promjer, stanje zida i pripremu krajeva. Samo nominalna veličina nije dovoljna, posebno na postojećim ili obloženim cijevima.
Koja je razlika između krutog i fleksibilnog spojnog elementa za cijevi?
Rigidni spoj drži poravnate cijevi u kontroliranom položaju; fleksibilni spoj dopušta samo navedeno pomicanje ili savijanje. Nijedan ne zamjenjuje odgovarajuće nosače cijevi. Potvrdite predviđeno ponašanje spoja s projektantom.
Jesu li čelični spojevi pogodni za vanjske cijevi?
Mogu biti prikladni kada materijal, zaštita od korozije, brtva i detalji ugradnje odgovaraju izloženosti. Uzmite u obzir zadržavanje vode, hemikalije, kontakt sa zemljom i pristup za održavanje; specifikacija projekta određuje osnovu prihvatanja.
Koje informacije su potrebne za specifikaciju priključka za cijev?
Obezbijedite materijal cijevi, izmjerene dimenzije, stanje krajeva, medij, projektni pritisak i temperaturu, funkciju spoja, zahtjeve za pomjeranje, okruženje i potrebe dokumentacije. Navedite primjenjive nacrte i plan inspekcije kako bi se pretpostavke mogle razjasniti prije isporuke.
Kako treba pregledati spoj cijevi nakon ugradnje?
Provjerite poravnanje, zahvat, stanje pričvrsnih elemenata ili navoja, sjedenje dihtunga gdje je vidljivo i oštećenja premaza u skladu s uputama za proizvod. Zatim izvedite projektom odobreni test curenja ili pritiska i sačuvajte potrebnu evidenciju.
Does a flexible grooved coupling remove the need for anchors and guides?
No. Its permitted movement must be incorporated into the piping support design. Confirm the product’s movement limits, installed condition and pressure effects with the responsible designer; flexible does not mean unrestrained or unlimited.
Can thread tape make BSP and NPT pipe fittings compatible?
No. Sealant does not change thread angle, pitch, taper or the required sealing interface. Identify both ends and use the specified mating components or an approved adapter. Do not use partial engagement as an acceptance test.
Reference
- ASME B31.3, procesno cijevovodstvo
- ASTM A53/A53M, cijevi čelične, crne i vruće pocinčane, zavarene i bezšavne
- ASTM A123/A123M, Cink (vruće pocinčani) premazi na željeznim i čeličnim proizvodima
- ISO 12944-1, Boje i lakovi—Zaštita čeličnih konstrukcija od korozije zaštitnim sistemima boja
- Victaulic: Rigid and Flexible Pipe Couplings—Differences and History
- The Hosemaster: BSP vs NPT—What’s the Difference and Are They Compatible?
Summary
Choose a steel pipe coupling by measured pipe dimensions, joint function, service conditions and the exact sealing interface. For grooved systems, coordinate rigid or flexible behavior with the support design; for threaded systems, identify the full thread designation before assembly. Record the selected product, approved installation method and acceptance results together. This gives purchasing, installers and maintenance staff the same basis for deciding whether a joint is correct.
